Ce récepteur est conçu pour kit système émetteur récepteur radio un à plusieurs. Vous pouvez commander 4 récepteurs avec la télécommande CV-4 ou CB-4 , 6 récepteurs avec la télécommande CV-6 ou CB-6 , 8 récepteurs avec la télécommande CV-8 ou CB-8 , ou 12 récepteurs avec la télécommande CV-12 ou CB-12 .
Description:
Commande sans fil, facile à installer.
Contrôler lampes, moteurs, ventilateurs, portes, serrures, fenêtres, rideaux, voitures ou autres appareils avec le voltage de CA110~240V ou CC0~28V.
Vous pouvez contrôler le récepteur avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil peut pénétrer le mur, le plancher et la porte.
Avec des caractéristiques de la protection contre les surintensités, la protection des courts-circuits et la protection de la température.
Les indications auditive / visuelle

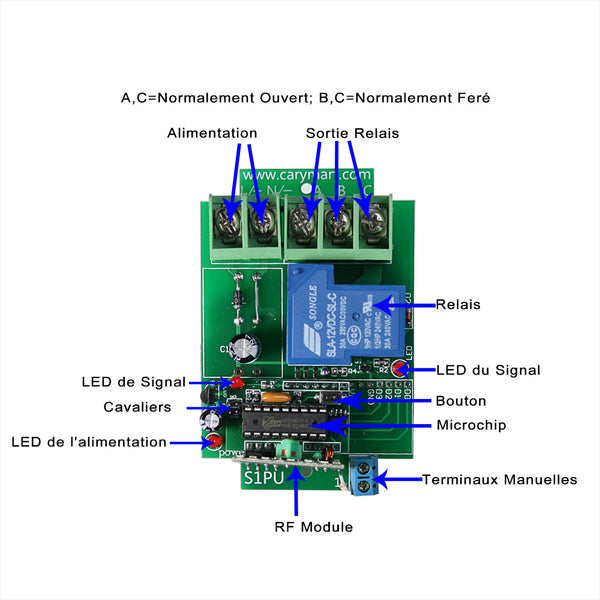

Utiliser le microcontrôleur de modèle EM78P156, un microprocesseur 8 bits conçu et développé avec la technologie CMOS à faible puissance et de haute vitesse.
Utiliser ULN2003 pour conduire les relais, avec la fonction anti-interférence fort.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.
Fréquence d'émission: 433MHz
Récepteur:
Modèle: S1PUB-DC12-ANT3 / S1PUB-DC24-ANT3
Canal: 1 canal
Mode de contrôle: Autoblocage, Momentané, Interblocage
Type de codage: code d’apprentassage
Programme de codage: par apprenant
Tension d’alimentation: CC12V±1V (S1PUB-DC12), CC24V±1V (S1PUB-DC24)
Voltage de travail du relais: CA110~240V ou CC0~28V
Dimensions de PCB: 74mm x 52mm x 21mm
Dimensions de la boîte: 79mm x 58mm x 35mm
Courant maximal de travail: 30A

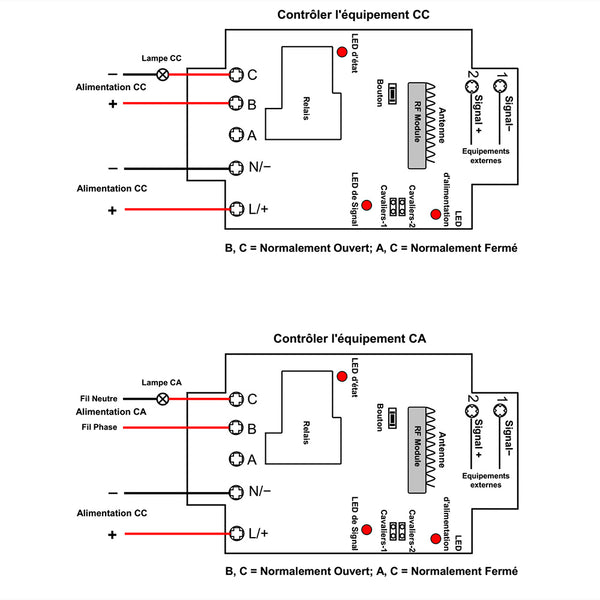

Utilisation:
Établir Mode Autoblocage: Connecter Cavalier-1.
Mode Autoblocage: presser le bouton -> ouvert; presser le bouton encore une fois -> fermé
Presser le bouton 1: ouvrir le relais du récepteur 1 (connecter B et C, et déconnecter A et B)
Presser le bouton 1 encore une fois: fermer le relais du récepteur 1 (déconnecter B et C, et connecter A et B)
Presser le bouton 12: ouvrir le relais du récepteur 12 (connecter B et C, et déconnecter A et B)
Presser le bouton 12 encore une fois: fermer le relais du récepteur 12 (déconnecter B et C, et connecter A et B)
Établir Mode Momentané: Connecter Cavalier-2.
Mode Momentané: presser le bouton et le maintenir -> ouvert; relâcher le bouton -> fermé.
Presser le bouton 1 et le maintenir: ouvrir le relais du récepteur 1 (connecter B et C, et déconnecter A et B)
Relâcher le bouton 1: fermer le relais du récepteur 1 (déconnecter B et C, et connecter A et B)
Presser le bouton 12 et le maintenir: ouvrir le relais du récepteur 12 (connecter B et C, et déconnecter A et B)
Relâcher le bouton 12: fermer le relais du récepteur 12 (déconnecter B et C, et connecter A et B)
Établir Mode Interblocage: Déconnecter Cavalier.
Mode Interblocage: presser le bouton -> ouvert, l’autre relais fermé; presser l'autre bouton -> fermé
Presser le bouton 1: ouvrir le relais du récepteur 1, fermer les relais des autres récepteurs (connecter B et C, et déconnecter A et B)
Presser les autres boutons: fermer le relais du récepteur 1 (déconnecter B et C, et connecter A et B)
Presser le bouton 12: ouvrir le relais du récepteur 12, fermer les relais des autres récepteurs (connecter B et C, et déconnecter A et B)
Presser les autres boutons: fermer le relais du récepteur 12 (déconnecter B et C, et connecter A et B)
Contenu:
1 x Récepteurs: S1PUB-DC-ANT3
1 x Manuel d’utilisateur
