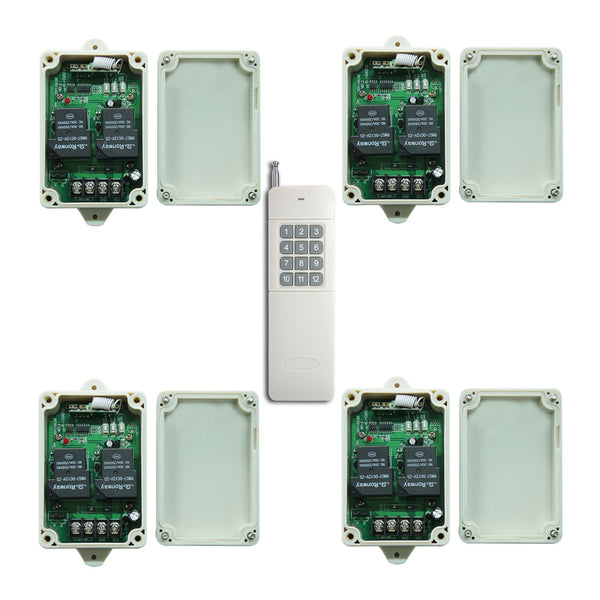

Cet système de contrôleur de moteur CC inclus un émetteur et quatre contrôleurs. Vous pouvez utiliser un émetteur pour télécommander quatre moteurs CC (CC 6V/9V/12V/24V) tournent dans la direction positive ou inverse. Vous pouvez aussi connecter deux commutateurs restrictifs à chaque récepteur et les utiliser pour arrêter la rotation du moteur.
Description:
Commande sans fil, facile à installer.

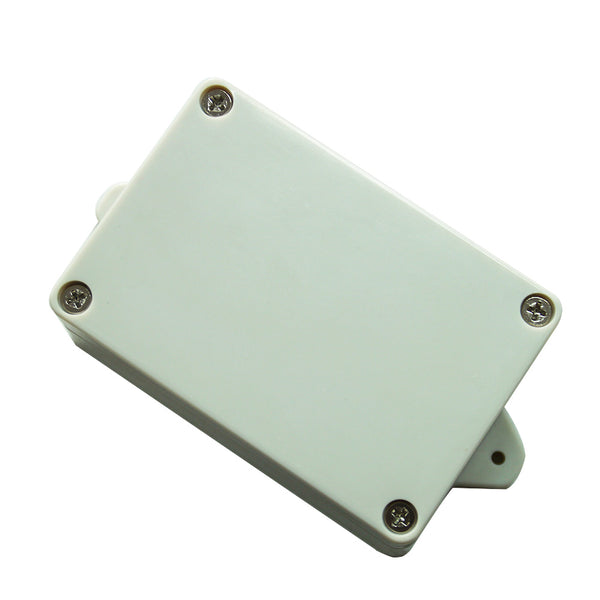

Boîtier étanche
Avec haute puissance de 30A
Contrôler les moteurs des rideaux / portes, écrans de projection, auvents, pompes, treuils, convoyeurs ou autres appareils et mécaniques avec le voltage de CC 6V/9V/12V/24V.
Vous pouvez tourner le moteur dans la direction positive ou inverse avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil peut pénétrer le mur, le plancher et la porte.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.
Fréquence d'émission: 433MHz
Récepteur:
Modèle: S1PF3-DC06 / S1PF3-DC09 / S1PF3-DC12 / S1PF3-DC24
Type de codage: Code fixé ou Code d’apprentissage
Programme de codage: Par apprenant
Tension d’alimentation: DC6V±1V (S1PF3-DC06), DC9V±1V (S1PF3-DC09), DC12V±1V (S1PF3-DC12), DC24V±1V (S1PF3-DC24)
Sortie: DC6V (S1PF3-DC06), DC9V (S1PF3-DC09), DC12V (S1PF3-DC12), DC24V (S1PF3-DC24)
Dimensions de la boîte: 100mm x 67mm x 39mm
Courant de repos: 5mA
Courant nominal: 15 A
Courant instantané maximal de démarrage de moteur: 30A

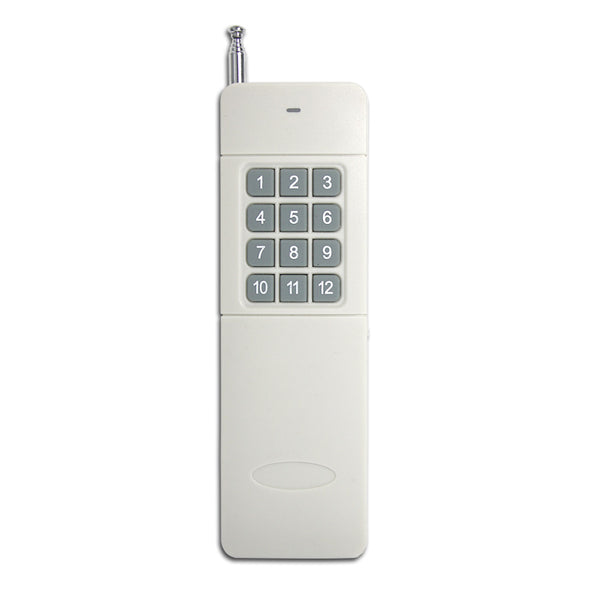

Émetteur:
Modèle: 0021029 (CB-12)
Canal: 12 Canaux
Portée maxi en champ libre: 1000m / 3000ft (théoriquement)
Codage: Code fixé par des combinaisons de plots de soudure
Dimensions: 135mm x 42mm x 25mm

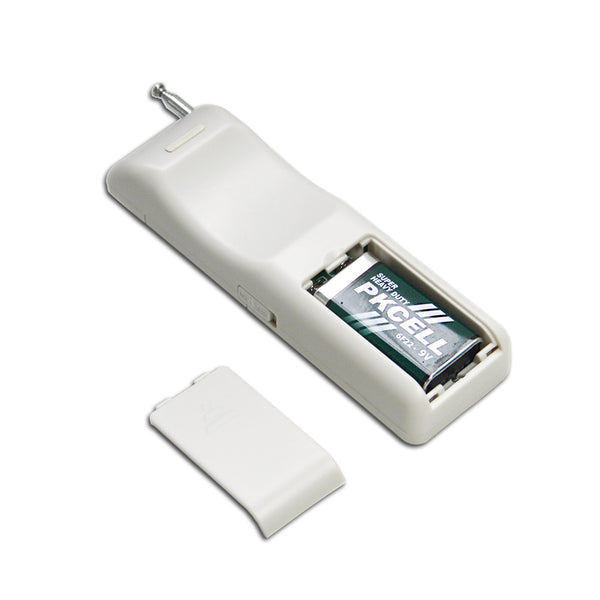

Alimentation: 1 x 6F22-9V batterie (Incluse, temps de fonctionnement utile pour 12 mois)
Utilisation:
Alimentation:

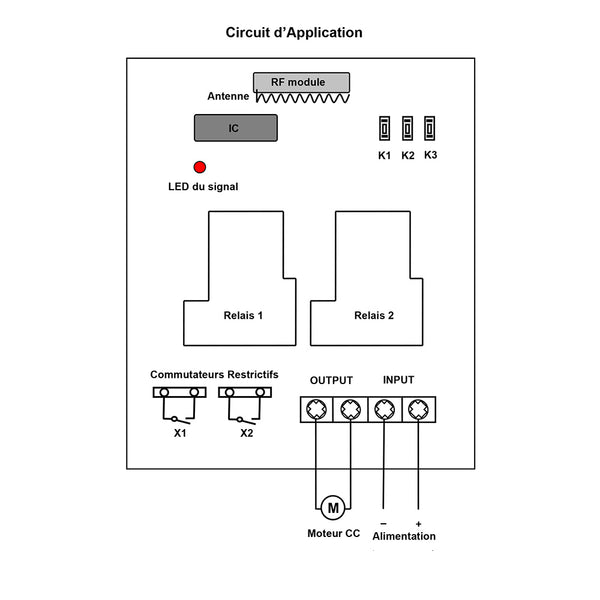

Connecter l’alimentation CC 6V/9V/12V/24V à la borne “INPUT”. Connecter le moteur à la borne “OUTPUT”. Vous pouvez échanger les lignes de sortie du moteur pour changer la direction de rotation du moteur.
Établir le mode de contrôle Interblocage: Connecter cavalier S1

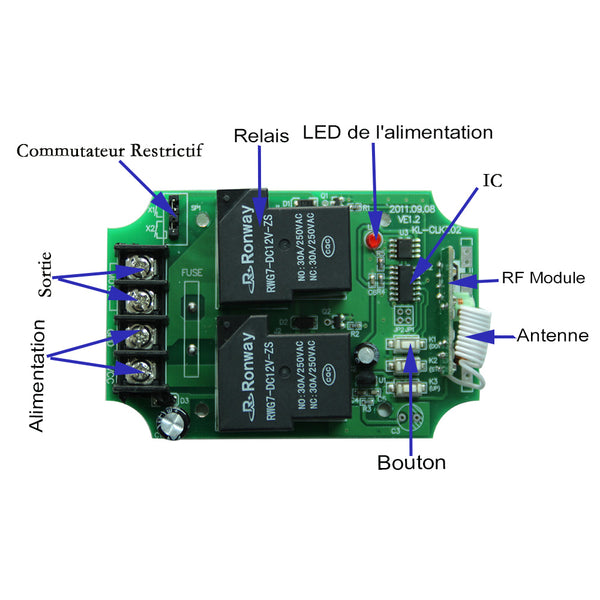

Fonctionnement des boutons manuels du récepteur:
Presser le bouton K3 du récepteur: la borne “Sortie” sort l’alimentation CC, le moteur tourne dans la direction positive.
Presser le bouton K1 du récepteur: la borne “Sortie” sort l’alimentation CC, le moteur tourne dans la direction inverse.
Presser le bouton K2 du récepteur: le moteur s’arrête de tourner.
Établir le mode de contrôle momentané: Connecter cavalier S2
Fonctionnement des boutons manuels du récepteur:
Presser le bouton K3 du récepteur et le maintenir: la borne “Sortie” sort l’alimentation CC, le moteur tourne dans la direction positive.
Relâcher le bouton: le moteur s’arrête de tourner.
Presser le bouton K1 du récepteur: la borne “Sortie” sort l’alimentation CC, le moteur tourne dans la direction inverse.
Relâcher le bouton: le moteur s’arrête de tourner.
Fonction restrictive:
Vous pouvez connecter deux commutateurs restrictifs aux bornes “X1” et “X2”, si le commutateur restrictif “X1” ou “X2” a connecté, le moteur se tournera; si le commutateur restrictif “X1” ou “X2” a déconnecté, le moteur s’arrêtera automatiquement. Cela signifie que quand le commutateur restrictif “X1” a connecté, le moteur tourne dans la direction positive; quand le commutateur restrictif “X1” a déconnecté, le moteur s’arrêtera automatiquement. Quand le commutateur restrictif “X2” a connecté, le moteur tourne dans la direction inverse; quand le commutateur restrictif “X2” a déconnecté, le moteur s’arrêtera automatiquement.
Nota:
Avant vous changez de tourner le moteur dans la direction positive à la direction inverse ou de tourner le moteur dans la direction inverse à la direction positive, vous devez d’abord arrêter de tourner le moteur, puis contrôler à distance le moteur.
Emballage inclus:
4 x Récepteur: S1PF3-DC06 / S1PF3-DC09 / S1PF3-DC12 / S1PF3-DC24
1 x Émetteur (Télécommande): CB-12
1 x Manuel d’utilisateur
