Vidéo :
Comment connecter deux interrupteurs de fin de course externes à un vérin électrique
Application:
Nous pouvons également connecter un ou deux interrupteurs de fin de course externes à du vérin électrique et les utiliser pour régler de manière flexible la plage de déplacement du vérin électrique. Par exemple, la course normale de cet vérin électrique est de 500MM, nous pouvons connecter un ou deux interrupteurs de fin de course selon aux besoins réels, de sorte que nous puissions définir différentes plages de mouvement dans la rangée et la plage de 500MM, telles que 0-300MM ou 100-400MM et ainsi de suite dans différentes plages.

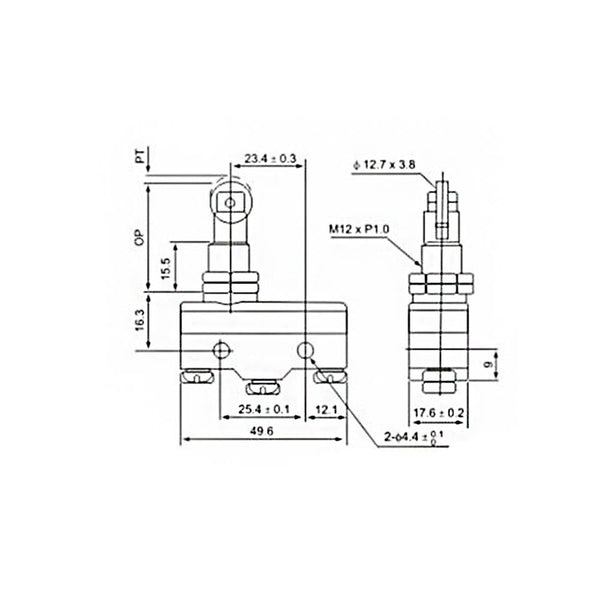

Paramètres :
Modele: 0010010
Courant maximal: 15A
Trois terminaux de connexion: COM, normalement ouvert et normalement fermé.
Peut être utilisé avec un interrupteur manuel ou un interrupteur télécommande pour contrôler du vérin électrique.
Câblage pour l'interrupteur manuel :
Si vous utilisez un interrupteur manuel pour contrôler du vérin électrique, faire comme suivant :
1. Connectez deux fils de l'alimentation CC aux deux bornes d'alimentation manuel, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
2. Connectez du vérin électrique, deux interrupteurs de fin de course et deux diodes à l'interrupteur manuel. Veuillez suivre le schéma de connexion ci-dessous pour un câblage spécifique.
Opération par l'interrupteur manuel :
1. Presser et maintenez le bouton <Haut> de l’interrupteur manuel : le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur de fin de course, le vérin électrique s'arrête automatiquement.
2. Presser et maintenez le bouton <Bas> de l’interrupteur manuel : le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur de fin de course, le vérin électrique s'arrête automatiquement.
Câblage pour l'interrupteur télécommande :
Si vous utilisez un interrupteur télécommande pour contrôler du vérin électrique, faire comme suivant :
1. Connectez deux fils d'alimentation CC aux deux bornes d'alimentation de l’interrupteur télécommande.
2. Connectez deux fils du vérin électrique aux deux bornes <Moteur> de l’interrupteur télécommande, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
3. Connectez deux interrupteurs de fin de course aux bornes de contrôle des limites de l'interrupteur télécommande. Veuillez suivre le schéma de connexion ci-dessous pour un câblage spécifique.
Opération par l'interrupteur télécommande :
1. Presser et maintenez le bouton ▲ de l’télécommande : le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur de fin de course, le vérin électrique s'arrête automatiquement.
2. Presser et maintenez le bouton ▼ de l’télécommande : le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur de fin de course, le vérin électrique s'arrête automatiquement.
