Introduction :

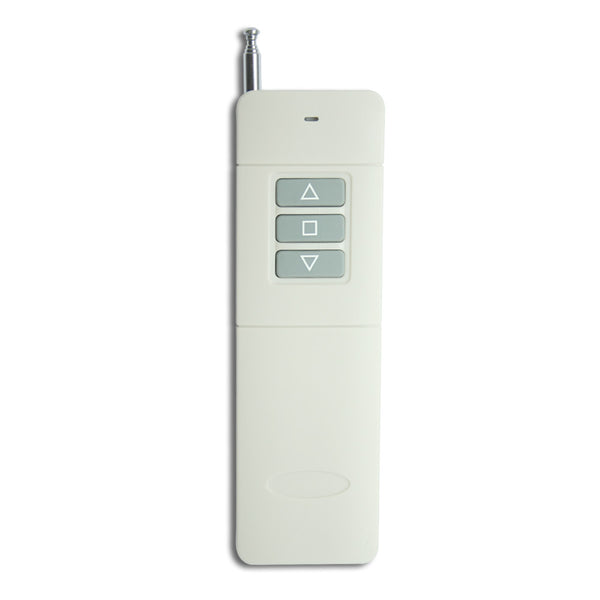

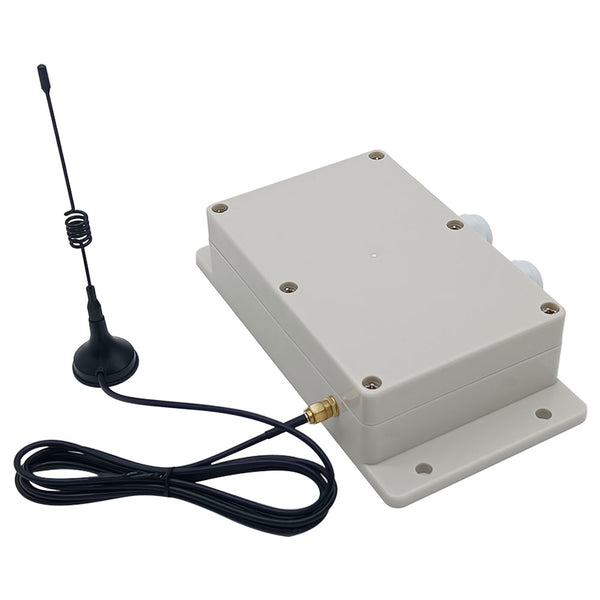

Ce kit émetteur-récepteur RC longue portée comprend un récepteur S1PFCW-AC-ANT3 et un émetteur CC-3-2. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il est idéal pour être utilisé dans les volets roulants, les portes roulantes, les écrans de projection, les auvents, les pompes, les treuils, les convoyeurs ou d'autres appareils et équipements équipés de moteurs CA.
Caractéristiques principales :
Super longue distance de travail : Jusqu’à 5000 m (15000 ft) en espace ouvert.

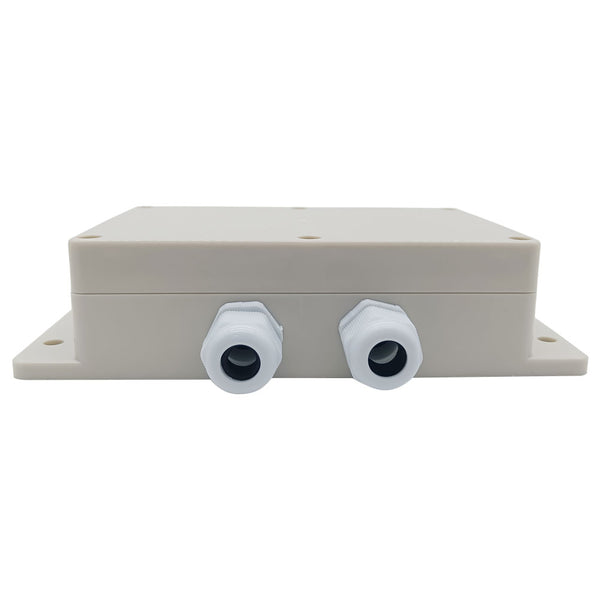

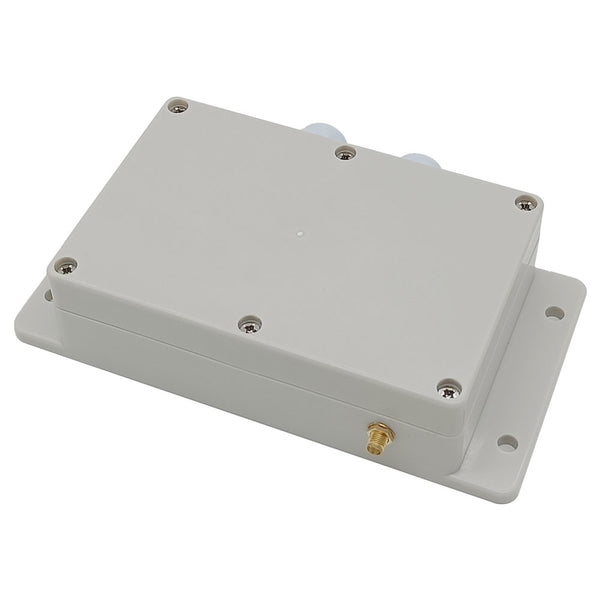

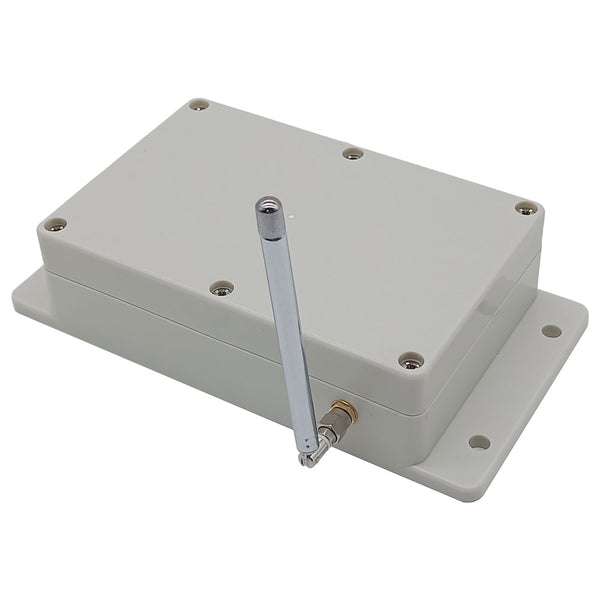

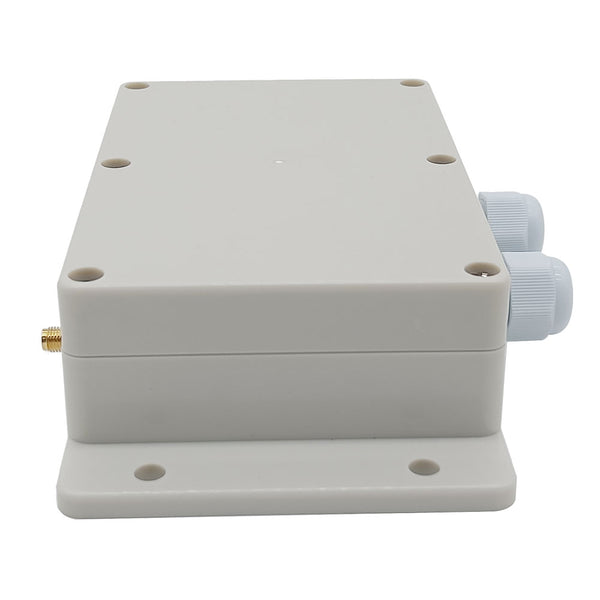

Conception étanche : Le récepteur est doté d’un boîtier et d’un connecteur étanches pour une utilisation en extérieur.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec bornes de contrôle de limite : Connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter le moteur.
2 Modes Sélectionnables : Momentané, Interblocage.
Avec fonction de rétroaction : La communication bidirectionnelle permet à l'émetteur de confirmer l'activation du récepteur par un bourdonnement.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Paramètres du récepteur S1PFCW-AC-ANT3 :

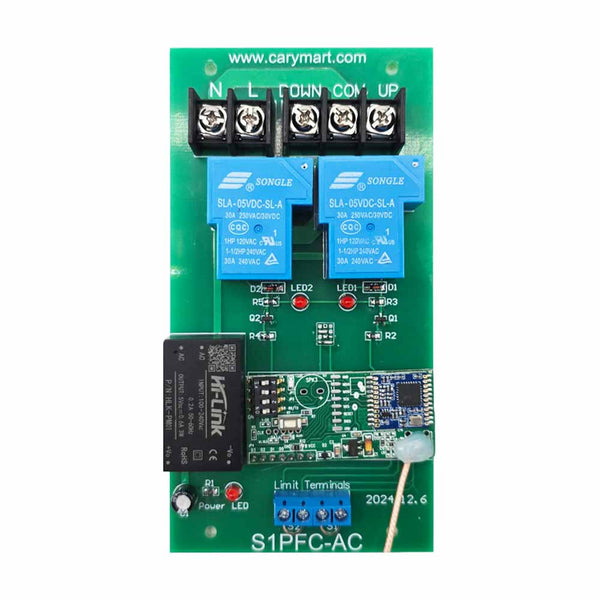

| Paramètres | Détails |
|---|---|
| Options de tension de fonctionnement | CA 110~240V (110V/120V/220V/240V) |
| Type de sortie | CA 110~240V (110V/120V/220V/240V) |
| Canal | 1 Canal, peut fonctionner avec 1 moteur CA |
| Courant de charge maximum du relais | 30A / chaque canal, donc le courant de démarrage maximal du moteur ne peut pas dépasser 30A. |
| 2 Modes Sélectionnables | Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 140 x 73 x 18 mm |

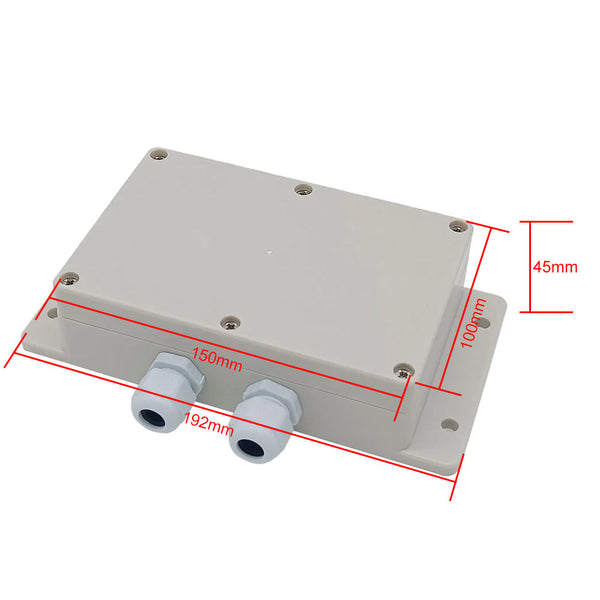

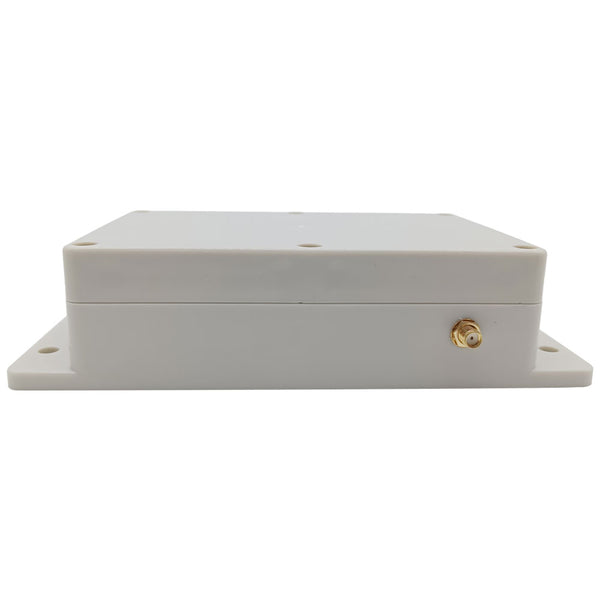

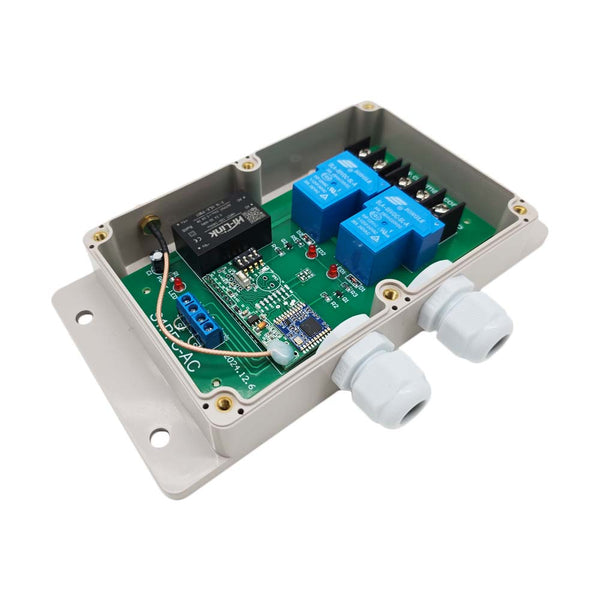

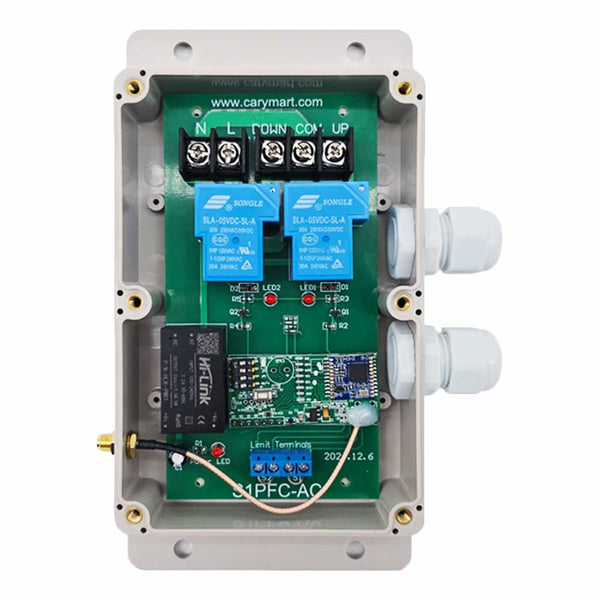

| Dimension de Case | 192 x 100 x 45 mm |

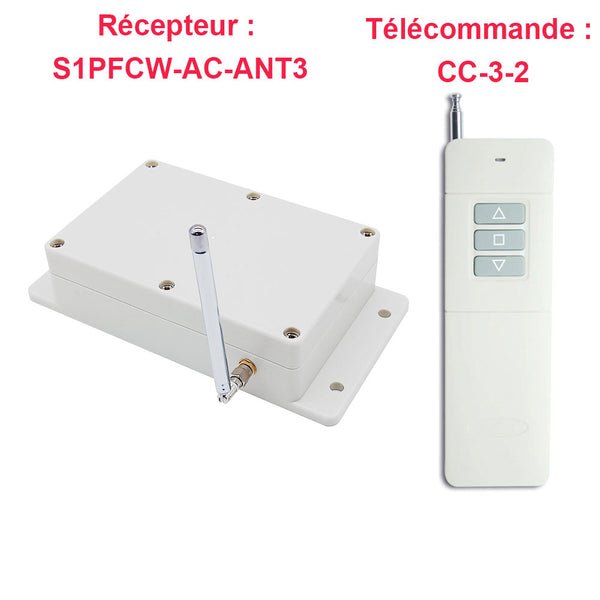

| Correspondant à l'émetteur | CC-3-2 |

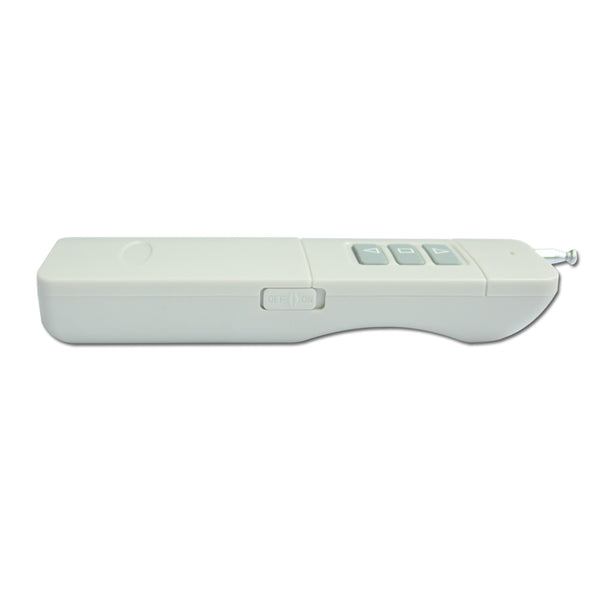

Paramètres de l'émetteur CC-3-2 (3 boutons) :
| Paramètres | Détails |
|---|---|
| Voltage de travail | 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois) |
| Fréquence de travail | 433.92 Mhz |
| Distance d’émission | 5000 mètres / 15000 pieds (théoriquement) |
| Dimension | 135 x 42 x 25 mm |

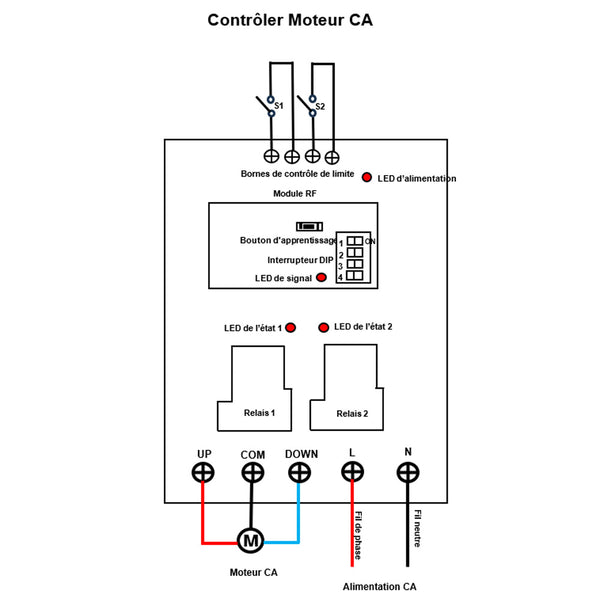

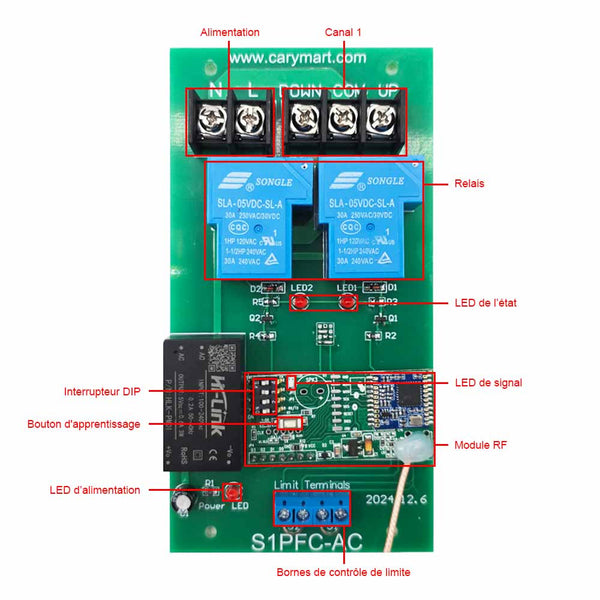

Réglage de différents modes de travail :
Le récepteur sera réglé en mode Interblocage avant la livraison. Si vous souhaitez utiliser du mode momentané, appliquez les étapes suivantes.
1) Réglage du mode d’interblocage : Ouvrez le second bit de l'Interrupteur DIP.
Fonctionnement avec CC-3-2 :
Presser le bouton ▲ → le moteur tourne dans le sens positif
Presser le bouton ▼ → le moteur tourne dans le sens inverse
Presser le bouton ■ → le moteur s'arrête
2) Réglage du mode momentané : Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-3-2 :
Maintenez le bouton ▲ enfoncé → le moteur tourne dans le sens positif
Relâchez → le moteur s'arrête
Maintenez le bouton ▼enfoncé → le moteur tourne dans le sens inverse
Relâchez → le moteur s'arrête
