L'introduction du Interrupteur Sans Fil 15KW Haute Puissance Alimentation Triphasée AC 380V
Contenu:
1 x Interrupteur sans fil : (S1X1-AC380-ANT3 & CP-2-2)
1 x Manuel d'utilisateur
Application :
Ce récepteur est un contrôleur sans fil pour équipement triphasé 380V, lui et l'émetteur forment un système émetteur-récepteur sans fil. Convient aux équipements de haute puissance utilisant une alimentation triphasée de 380V, tels que l'irrigation agricole, la plantation en serre, les équipements de contrôle industriel, l'élevage, les chantiers de construction, l'oxygénation des étangs à poissons, les pompes à eau, les ventilateurs, les compresseurs d'air, les moteurs, les machines à laver les voitures, éclairage industriel, etc.
Caractéristique:
Commande sans fil, facile à installer.
Fonctionne sur alimentation 380V CA, il peut être utilisé pour contrôler directement des équipements CA 380V sans passer par de contacteur supplémentaire.
Relais haute puissance 100A intégré.
Il peut fonctionner directement avec une charge de puissance élevée maximale de 15KW.
Avec l'antenne télescopique externe, le récepteur a une plage de travail plus longue.
Avec trois boutons manuels : vous pouvez contrôler l'équipement par des boutons manuels.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Avec la protection contre le manque de phase, l'alimentation de l'équipement sera coupée rapidement lorsque la phase est perdue.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.

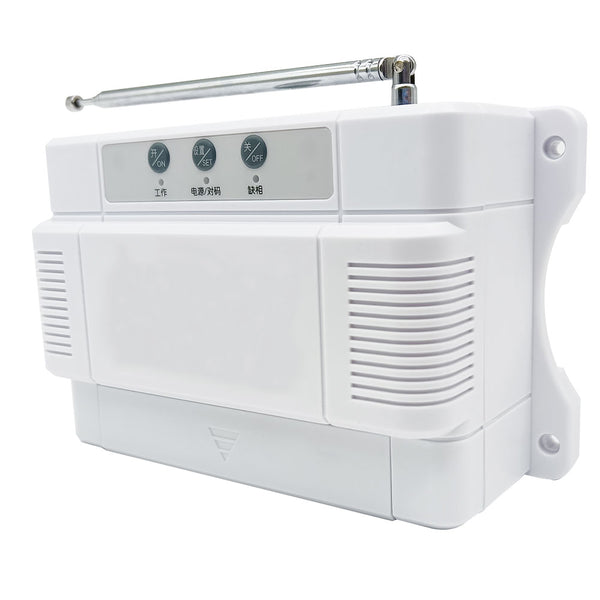

Paramètres de Récepteur :
Modèle : S1X1-AC380-ANT3
Alimentation (Tension de fonctionnement) : CA 380V
Tension de sortie : CA 380V
Gamme de fils pour les bornes : 14-6 AWG
Fréquence de travail : 433.92MHz / 315MHz
Modes de contrôle : MARCHE/ARRÊT
Courant Statique : ≤ 6mA
Courant de charge continu maximale : 40 A
Courant de charge instantané maximale : 100 A
Puissance de charge maximale : 15 KW
Température de fonctionnement : -20°C ~ +70°C
Dimension de Case: 150 x 95 x 60 mm
Émetteurs correspondants :
Ce récepteur peut fonctionner avec différents émetteurs, tels que les modèles C-2 (100mètres), CWB-2 (50 mètres, étanche), CP-2 /CP-2-2 (500 mètres), ou CB-2 (1000 mètres) etc.
Gamme de Travail :
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur CP-2-2 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 500 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-2 forment un ensemble complet, la distance de travail maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.

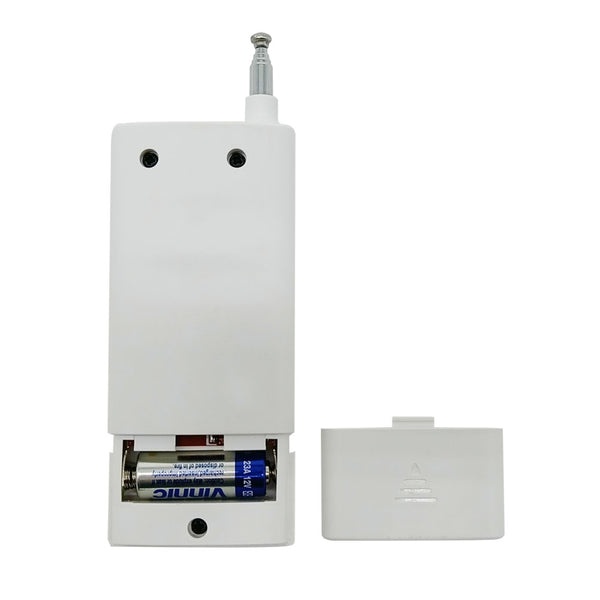

Paramètres de l’émetteur:
Modèle: CP-2-2
Canal/bouton:2
Symbole de bouton: ON, OFF
Avec couvercle coulissant : glissez vers le haut pour protéger les boutons lorsque vous ne travaillez pas. Faites glisser vers le bas et les boutons apparaîtront.
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 8mA
Chip de codage: EV1527
Style de codage : code d’apprentissage (jusqu’à 1 million de codes, qui peut éviter la répétition des codes ).
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Dimension unitaire: 110 x 40 x 16 mm
Utilisation :
Le récepteur peut être utilisé pour connecter directement une pompe, un moteur et d'autres équipements AC 380V à moins de 15KW, et vous n'avez pas besoin de connecter un contacteur supplémentaire. Si l'équipement dépasse 15KW, ce produit ne convient pas.

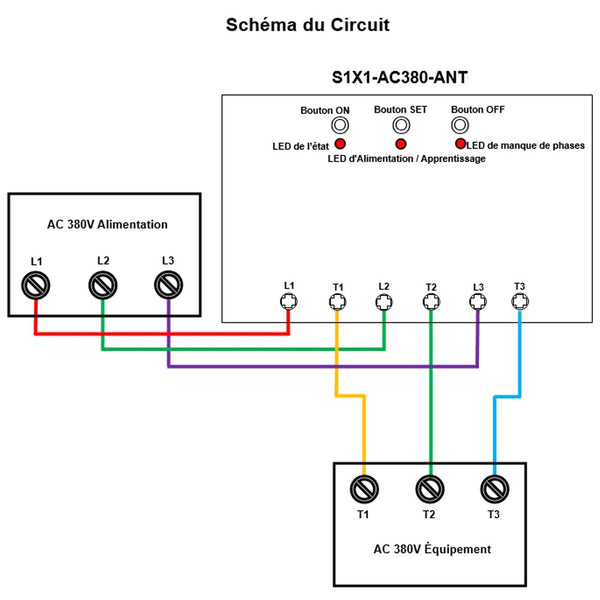

Câblage :
1) Connecter l'alimentation CA 380 V aux trois bornes <L1>, <L2> et <L3> du récepteur.
2) Connecter l'équipement CA 380V aux trois bornes <T1>, <T2> et <T3> du récepteur.
Le fonctionnement par l'émetteur :
Presser le bouton <ON> de l’émetteur : Le récepteur sorte l'alimentation CA 380V et allume l'équipement connecté.
Presser le bouton <OFF> de l’émetteur : Le récepteur arrête de sortir et éteint l'équipement connecté.
Le fonctionnement par boutons manuels sur le récepteur :
Presser le bouton <ON> de l’émetteur : Le récepteur sorte l'alimentation CA 380V et allume l'équipement connecté.
Presser le bouton <OFF> de l’émetteur : Le récepteur arrête de sortir et éteint l'équipement connecté.
Protection contre les manques de phase :
Lorsque l'alimentation manque d'une phase, le récepteur coupe l'alimentation de l'appareil dans un délai de 0,1 à 3 secondes pour éviter les pannes.
Comment appairer l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
1) Presser le bouton <SET> du récepteur pour 3~4 secondes, jusqu'à ce que la LED sur le récepteur clignote 3 fois, ça veut dire que le récepteur entre dans l'état d'apprentissage.
2) Si vous presser le bouton <ON> de l'émetteur, la LED sur le récepteur clignote 5 fois, ça veut dire que l'appairage est réussi et que le récepteur dispose de la fonction de protection contre la perte de phase. Ou vous presser le bouton <OFF> de l'émetteur, la LED sur le récepteur clignote 5 fois, cela indique que l'appairage est réussi et que le récepteur n'a pas la fonction de protection contre la perte de phase.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Remarque : lorsque le récepteur dispose d'une fonction de protection contre la perte de phase, le récepteur doit être connecté à l'appareil, sinon le récepteur cessera de fonctionner automatiquement.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération : Presser et maintenez enfoncé le bouton <SET> du récepteur pendant 20 secondes, jusqu'à ce que la LED sur le récepteur clignote 5 fois, cela indique que tous les codes stockés ont été supprimés avec succès.
