Introduction :
Ce kit émetteur-récepteur RC longue portée comprend un récepteur S1UW-DC-ANT3 et un émetteur CC-1 ou CC-2. Il est développé par la technologie de communication sans fil LORA, donc il a l’ultra longue distance de travail, la sensibilité de réception ultra élevée, la capacité anti-ingérence supérieure, et la plus petite consommation d'énergie. Il est idéal pour contrôler divers appareils CA/CC dans les applications industrielles, agricoles et domestiques, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité.
Caractéristiques principales :
Super longue distance de travail : Jusqu’à 5000 m (15000 ft) en espace ouvert.
Conception étanche : Le récepteur est doté d’un boîtier et d’un connecteur étanches pour une utilisation en extérieur.
Compatibilité polyvalente : Contrôle les équipements CC et CA via une sortie relais sec.
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage.
Avec fonction de rétroaction : La communication bidirectionnelle permet à l'émetteur de confirmer l'activation du récepteur par un bourdonnement.
Signal fiable : Le signal RF peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Fonctions de sécurité : Protection contre les inversions de tension et les surintensités.
Interférences : Deux récepteurs ou plus peuvent être utilisés dans la même zone sans interférence.
Paramètres du récepteur S1UW-DC-ANT3 :
| Paramètres | Détails |
|---|---|
| Options de tension de fonctionnement | CC 6V, 9V, 12V ou 24V (à préciser lors de la commande) |
| Type de sortie | Sortie relais sec (Avec bornes NO et NC) |
| Canal | 1 Canal |
| Capacité de charge | 240VCA ou 28VCC, Max 10 A/chaque canal |
| 3 Modes de travail sélectionnables | Autoblocage, Momentané, Interblocage |
| Fils appropriés pour les bornes de connexion | 22-12 AWG |
| Température de fonctionnement | -20 °C ~ +70 °C |
| Dimension de PCB | 88 x 80 x 18 mm |
| Dimension de Case | 153 x 90 x 55 mm |
| Correspondant à l'émetteur |
CC-1 / CCW-1(étanche) pour le mode autoblocage ou momentané, CC-2 / CCW-2(étanche) pour le mode interblocage. |

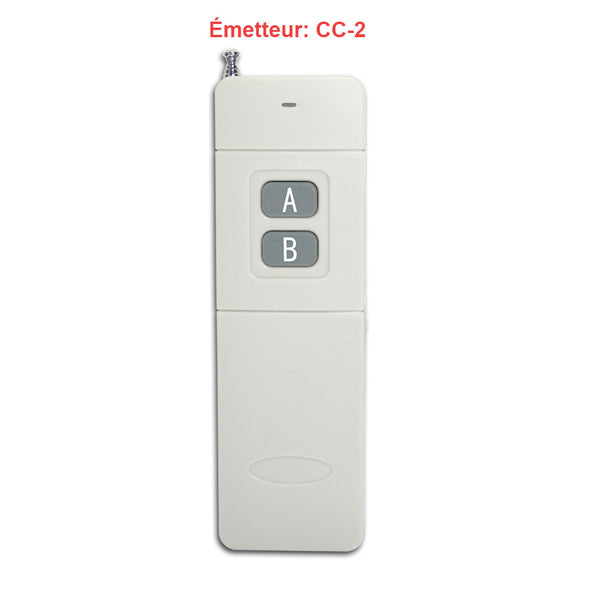

Paramètres de l'émetteur CC-1 (1 bouton) / CC-2 (2 boutons) :
| Paramètres | Détails |
|---|---|
| Voltage de travail | 9V (1 x 6F22-9V batterie, peut être utilisée pour 12 mois) |
| Fréquence de travail | 433.92 Mhz |
| Distance d’émission | 5000 mètres / 15000 pieds (théoriquement) |
| Dimension | 135 x 42 x 25 mm |
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-1 :
Presser une fois → Le relais est activé (appareil allumé)
Presser de nouveau → Le relais est désactivé (appareil éteint)
2) Réglage du mode momentané : Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Fonctionnement avec CC-1 :
Maintenez le bouton enfoncé → Le relais est activé (appareil allumé)
Relâchez → Le relais est désactivé (appareil éteint)
3) Réglage du mode d’interblocage : Ouvrez le second bit de l'Interrupteur DIP.
Fonctionnement avec CC-2 :
Presser le bouton A → Le relais est activé (appareil allumé)
Presser le bouton B → Le relais est désactivé (appareil éteint)
