Contenu:
1 x Récepteur: S1UD2-DC
2 x Émetteur: C-1 / C-2
1 x Manuel d’utilisateur
Introduction:
Ce récepteur dispose d'une fonction minuteur ajustable. Vous pouvez régler son relais pour qu'il s'éteigne automatiquement après un retard de 5, 10, 15 ou 20 secondes. Lorsque vous définissez le temps de retard, les appareils connectés au récepteur s'arrêtent automatiquement après le temps de retard.

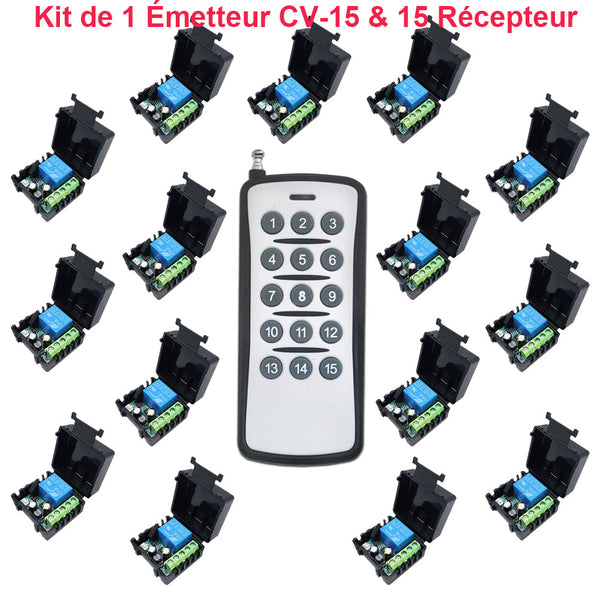

Ce récepteur qui peut être utilisé dans un système d'un émetteur contrôler plusieurs récepteurs. Par exemple, vous pouvez utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs, ou utiliser un émetteur à 15 boutons pour contrôler 15 récepteurs.
Application:
Ce récepteur est un appareil électrique avec sortie relais sec, lui et l'émetteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CA ou CC équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques:
Commande sans fil, facile à installer.
Plage de tension de fonctionnement CC 5 ~ 28V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Il peut fonctionner à un courant maximum de 10 A
Avec fonction minuterie : vous pouvez régler son relais pour qu'il s'éteigne automatiquement après un retard de 5, 10, 15 ou 20 secondes.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur peut stocker jusqu'à 20 émetteurs avec des codes différents.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, et chaque de l'émetteur de boutons contrôle un récepteur. Par exemple, vous pouvez utiliser un émetteur à 2 bouton pour contrôler 2 récepteur, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs.
Paramètres de Récepteur:
Modèle: S1UD2-DC
Tension de fonctionnement: CC 5~28V
Fréquence de travail: 433.92MHz
Courant statique: <5mA
Canal: 1 canal
Type de sortie: Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Temps de retard: 5, 10, 15 ou 20 secondes sélectionnables
Tension de charge maximale du relais: 240VCA ou 28VCC
Courant de charge maximum du relais: 10A
Fils appropriés pour les bornes de connexio: 22-14 AWG
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage, Retard de temps
Sensibilité du récepteur: >97dbm
Matériau de la coque: coque en plastique ABS.
Température de fonctionnement: -20°C ~ +70°C
Dimension de PCB: 35 x 30 x 15 mm
Dimension de Case: 41 x 40 x 26 mm
Paramètres de l'émetteur:
Modèle: 0021000 (C-1) / 00210001 (C-2)
Canal/bouton: 1 (C-1) / 2 (C-2)
Symbole de bouton: sans (C-1) / A, B (C-2)
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail: 6mA
Fréquence de travail: 433Mhz
Encoding Chip: PT2262 / PT2264 / SC2262
Encoding Type: Fixed code by soldering, up to 6561 codes
Distance d’émission: 100m / 300ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 58 x 39 x 16 mm
Émetteurs correspondants:

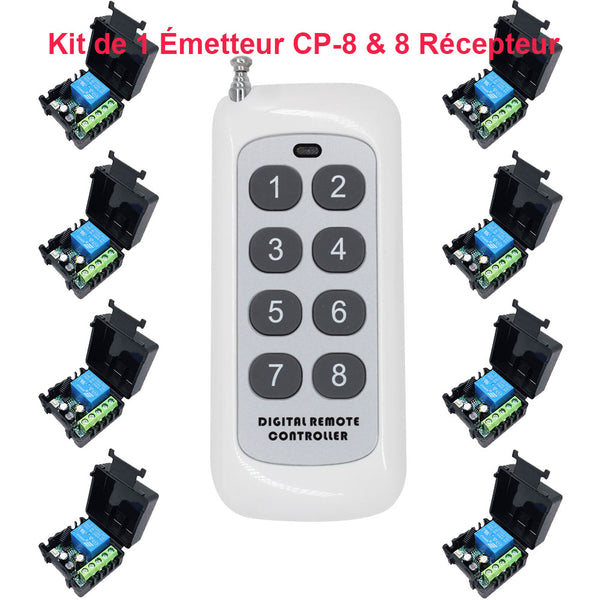

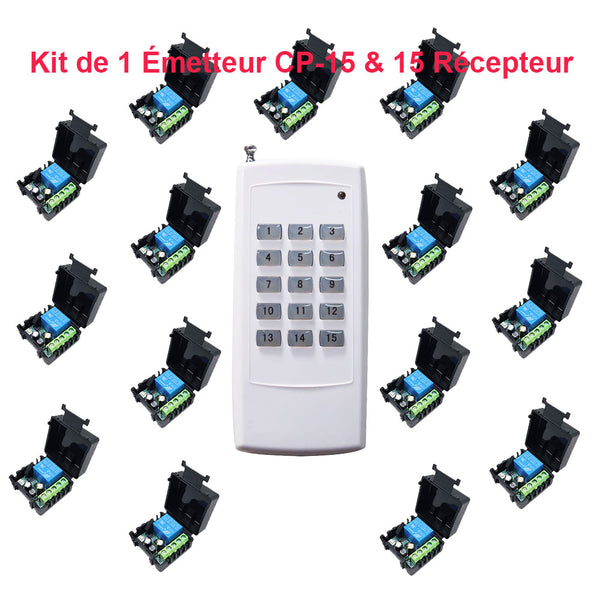

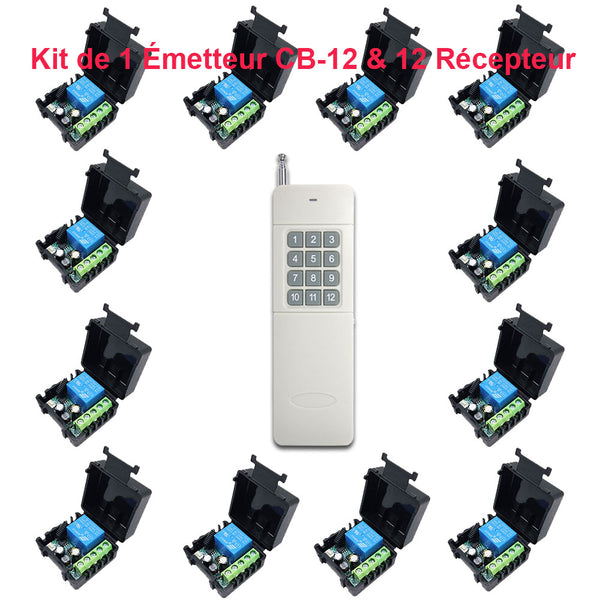

Le récepteur peut travailler avec les différents émetteurs, par exemple modèle C-1 / C-2 / C-4 (100M), CWB-1 / CWB-2 / CWB-4 (50M, étanche), CP-1 / CP-2 / CP-4 / CP-6 / CP-8 / CP-15 (500M), et CB-1 / CB-2 / CB-4 / CB-6 / CB-8 / CB-12 (1000M) etc.
Gamme de travail:
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur C-1 ou C-2 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 30 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-1 ou CB-2 forment un ensemble complet, la distance de travail maximale peut atteindre 300 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-1 / CB-2.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais: Les bornes <NO> et <COM> sont Normalement Ouverts; Les bornes <NC> et <COM> sont Normalement Fermés.
Câblage:
1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant:
1.1 Connecter le pôle positif de l'alimentation en CC à la borne <+V>, et connecter le pôle négatif de l'alimentation en CC à la borne <-V>.
1.2 Connecter la borne <NO> au pôle positif de l'alimentation en CC, connecter la borne <COM> au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
2) Si vous voulez contrôler un lampe CA 230V, faire comme suivant:
2.1 Connecter le pôle positif de l'alimentation en CC à la borne <+V>, et connecter le pôle négatif de l'alimentation en CC à la borne <-V>.
2.2 Connecter la borne <NO> au fil de phase de l'alimentation en CA, connecter la borne <COM> à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage de différents modes de travail:
Le récepteur sera réglé en mode automatique avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes. Lorsque vous changez de mode de fonctionnement, vous devez d'abord effacer le code de l'émetteur stocké dans le récepteur.
1) Réglage du mode momentané et appairage de l'émetteur:
1.1 Appuyez une fois sur le bouton d'apprentissage, la LED de signal sur le récepteur clignote une fois puis reste allumée, cela signifie que le récepteur entre en état d'apprentissage.
1.2 Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote 3 fois, cela signifie que ce bouton couplage est réussi.
Le fonctionnement du mode momentané avec l'émetteur C-1:
Presser et maintenez le bouton sur l’émetteur: Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Relâchez le bouton: Le relais est désactivé, et la lampe connectée est éteint.
2) Réglage du mode autoblocage et appairage de l'émetteur:
2.1 Appuyez deux fois sur le bouton d'apprentissage, la LED de signal sur le récepteur clignote deux fois puis reste allumée, cela signifie que le récepteur entre en état d'apprentissage.
2.2 Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote 3 fois, cela signifie que ce bouton couplage est réussi.
Le fonctionnement du mode autoblocage avec l'émetteur C-1:
Presser le bouton sur l’émetteur : Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton encore une fois : Le relais est désactivé, et la lampe connectée est éteint.
3) Réglage du mode d’interblocage et appairage de l'émetteur:
3.1 Appuyez 3 fois sur le bouton d'apprentissage, la LED de signal du récepteur clignote 3 fois puis reste allumée, cela signifie que le récepteur entre en état d'apprentissage.
3.2 Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote 3 fois, cela signifie que ce bouton couplage est réussi.
Le fonctionnement du mode d'interblocage avec l'émetteur C-2:
Presser le bouton A sur l’émetteur: Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Presser le bouton B sur l’émetteur: Le relais est désactivé, et la lampe connectée est éteint.
4) Réglage du mode de Retard et appairage de l'émetteur:
Le récepteur dispose de 4 temps de retard sélectionnables: 5, 10, 15 ou 20 secondes.
Mode Retard 5 secondes
Appuyez 4 fois sur le bouton d'apprentissage, la LED de signal sur le récepteur clignote 4 fois puis reste allumée, cela signifie que le récepteur entre en état d'apprentissage.
Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote 3 fois, cela signifie que ce bouton couplage est réussi.
Mode Retard 10 secondes
Appuyez 5 fois sur le bouton d'apprentissage, la LED de signal sur le récepteur clignote 5 fois puis reste allumée, cela signifie que le récepteur entre en état d'apprentissage.
Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote 3 fois, cela signifie que ce bouton couplage est réussi.
Mode Retard 15 secondes
Appuyez 6 fois sur le bouton d'apprentissage, la LED de signal sur le récepteur clignote 6 fois puis reste allumée, cela signifie que le récepteur entre en état d'apprentissage.
Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote 3 fois, cela signifie que ce bouton couplage est réussi.
Mode Retard 20 secondes
Appuyez 7 fois sur le bouton d'apprentissage, la LED de signal sur le récepteur clignote 7 fois puis reste allumée, cela signifie que le récepteur entre en état d'apprentissage.
Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le LED de signal clignote 3 fois, cela signifie que ce bouton couplage est réussi.
Le fonctionnement du mode de Retard avec l'émetteur C-1:
Presser une fois sur le bouton de l'émetteur: Le relais dans le récepteur est activé, et la lampe connectée est allumée.
Après le temps de retard sélectionné, le relais est automatiquement désactivé, et la lampe connectée s'éteint.
Remarque 1: pendant le temps de retard, vous pouvez également appuyer sur le bouton d'apprentissage du récepteur pour désactiver immédiatement le relais.
Remarque 2: si vous appuyez plusieurs fois sur l'émetteur pendant le délai, le temps de retard sera compté à partir de la dernière opération de l'émetteur.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération: Appuyez et maintenez enfoncé le bouton d'apprentissage dans le récepteur pendant 6 secondes, jusqu'à ce que la LED de signal clignotera 3 fois puis s'éteigne, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
