Contenu:
1 x Module bidirectionnel (Modèle 0020242)
1 x Manuel d'utilisateur
Application:
Ce module bidirectionnel peut fonctionner comme module émetteur ou comme module récepteur, ainsi deux modules peuvent former un système émetteur récepteur.
Il peut être utilisé pour des opérations de télécommande à très grande portée dans diverses automatisations industrielles, automatisation agricole et domotique, telles que la maison, l'usine, la ferme, le pâturage, le véhicule, le navire, les opérations offshore, le véhicule aérien, l'appel sur le terrain, etc.
Il peut contrôler à distance divers équipements sur terre, sur l'eau et dans les airs, tels que des lampes, des sirènes, des serrures, des moteurs, des ventilateurs, des treuils, des stores, des vérins électriques, des portes, des fenêtres, des électrovannes électriques, des alarme de sécurité, des enseignes commerciales et divers dispositifs. Les scénarios d'application sont infinis.
Caractéristique:
Commande sans fil, facile à installer.
Il adopte la technologie de communication à spectre étalé, ce qui améliore considérablement les performances anti-brouillage.
Il peut être utilisé comme module émetteur ou comme module récepteur.
Sensibilité de réception ultra-élevée, plage de travail super longue.
Trois modes de travail.
Quatre canaux d'entrée/sortie.
Avec buzzer de rétroaction et broche de sortie de rétroaction.

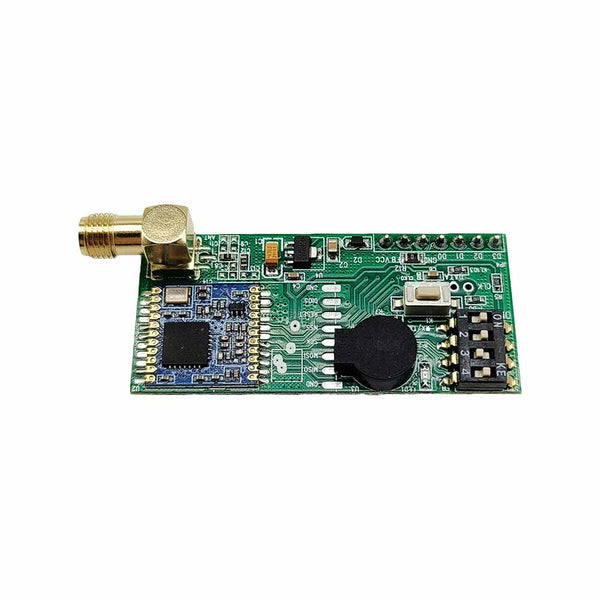

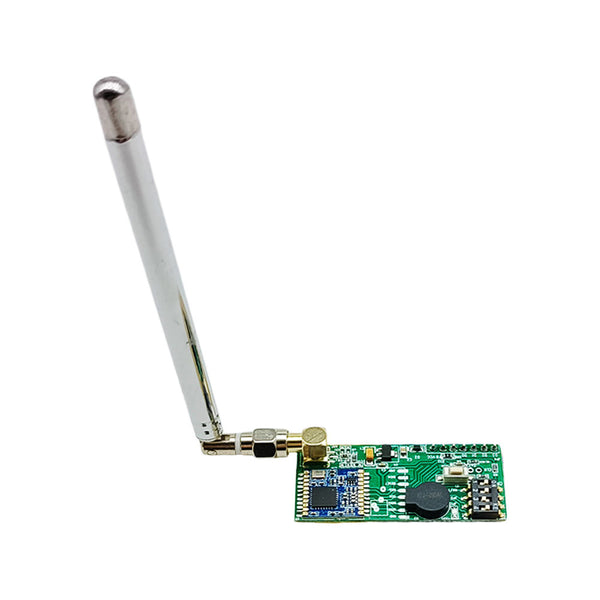

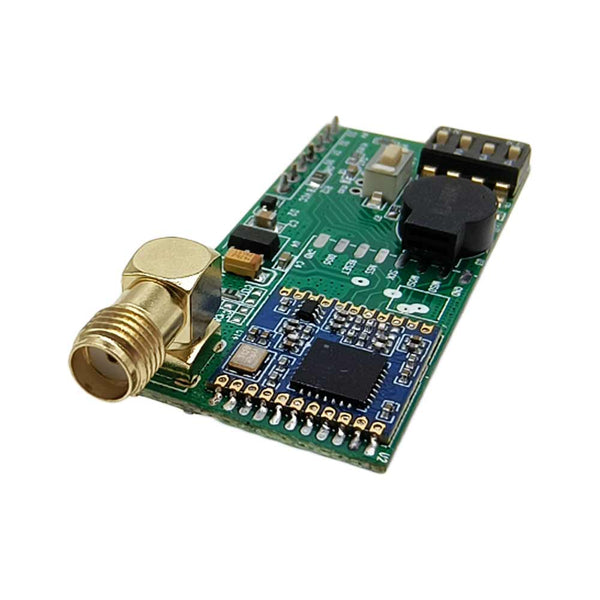

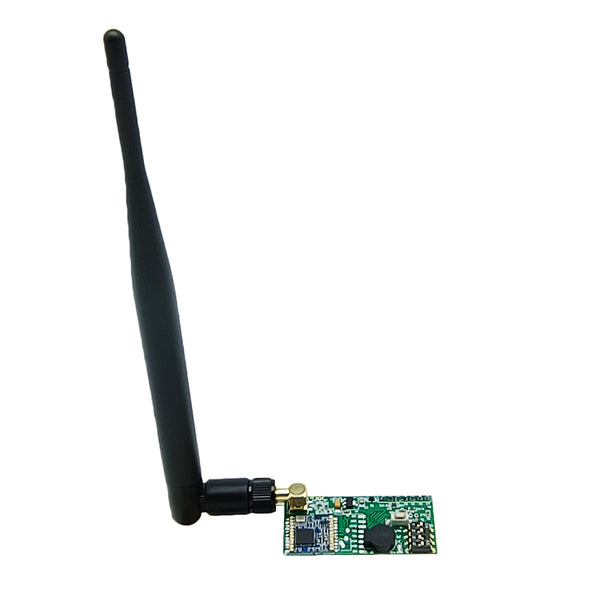

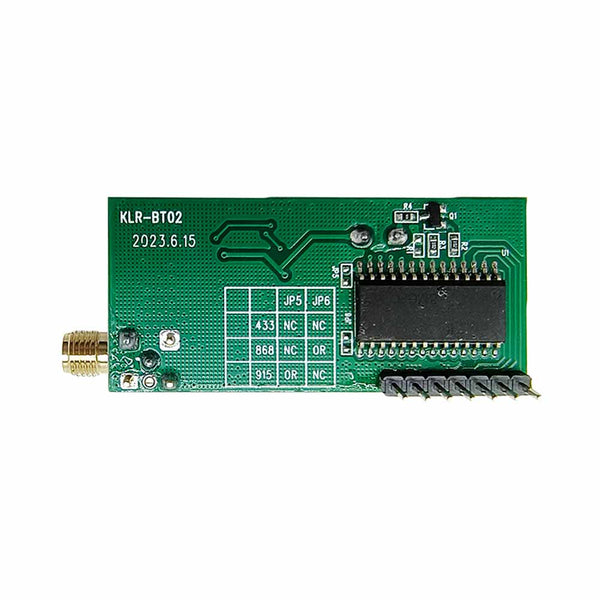

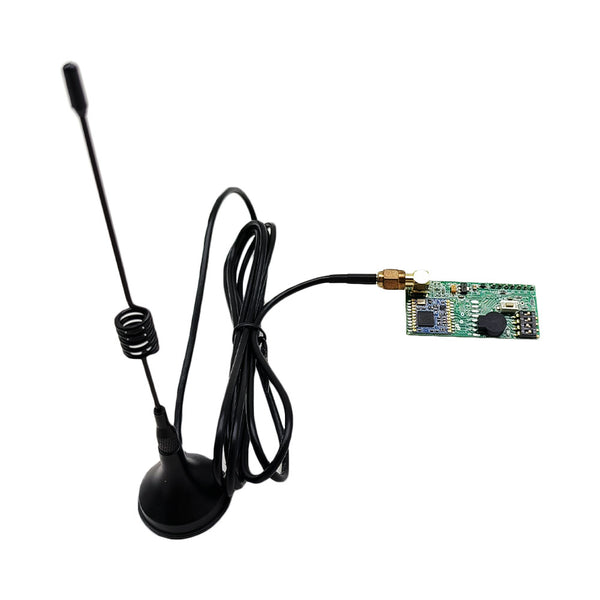

Avec l'antenne externe, le module a une meilleure gamme de travail.
Le module émetteur peut contrôler le module récepteur depuis n'importe quel endroit à une distance de travail fiable.
Le signal RF sans fil peut traverser les murs, les sols, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Un ou plusieurs modules émetteurs peuvent contrôler simultanément un ou plusieurs modules récepteurs.
Deux systèmes émetteur-récepteur ou plus peuvent être utilisés dans la même zone.
Mode bidirectionnel avec fonction de rétroaction:
Le module a une fonction de rétroaction, de sorte que l'utilisateur peut connaître l'état de fonctionnement du module récepteur par le buzzer du module émetteur.
Lorsque le module récepteur est déclenché par le signal du module émetteur, il transmet immédiatement un signal de retour au module émetteur, puis le module émetteur émet un bourdonnement pour vous informer que le module récepteur a été déclenché avec succès.
Spécification:
Tension de fonctionnement : 3,3V CC
Fréquence de travail : 433,92 MHz
Canal : 4
Courant Statique : 4 ~ 6 mA (en tant que module récepteur) ; 5,5 uA (en tant que module émetteur)
Courant de fonctionnement : ≤ 26 mA (en tant que module récepteur) ; 44mA (en tant que module émetteur)
Sensibilité de réception : -148 dBm (en tant que module récepteur)
Puissance de transmission : 20 dBm (en tant que module émetteur)
3 modes de fonctionnement sélectionnables : Autoblocage, Momentané, Interblocage
Mode de modulation : FSK (FM) + LORA (SPSP)
Distance de travail : 5000m / 15000ft (théoriquement)
Taille du circuit imprimé : 52 x 28 x 14 mm (2,0 x 1,1 x 0,6 pouces)
Température de fonctionnement : -20°C ~ +70°C
Gamme de Travail:
Super longue portée de travail : Deux modules forment un système émetteur-récepteur, la distance de travail maximale peut atteindre 5000 mètres dans une zone ouverte.
La distance de travail maximale est basée sur des données théoriques sans obstacles et sans interférence RF. En pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Deux modules forment un kit complet, l'un comme module émetteur et l'autre comme module récepteur. Par conséquent, les clients doivent acheter au moins deux modules.
Remarque : Ce module n'est pas compatible avec les modules d'émission ou de réception RF normaux, tels que les modules de code fixe, de code d'apprentissage ou de code tournant.
Réglage du mode de fonctionnement :

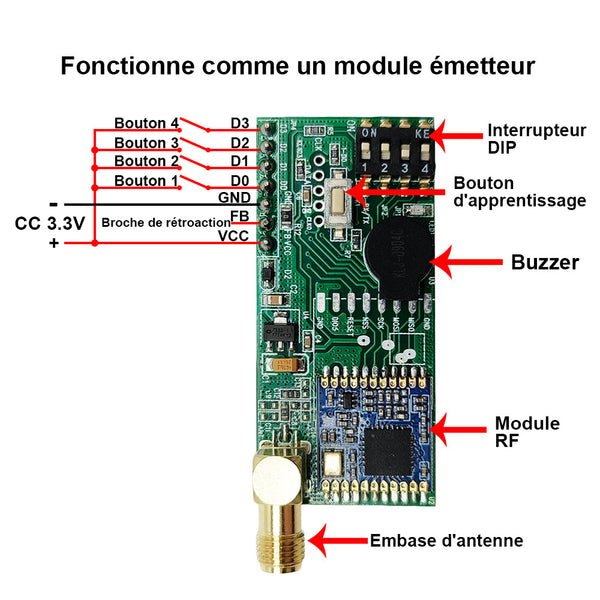

1) Réglez le module pour qu'il fonctionne comme un module émetteur :
Si vous souhaitez configurer le module pour qu'il fonctionne comme un module émetteur, vous devez désactiver la quatrième position de l'Interrupteur DIP.
Lorsqu'une broche de données du module émetteur est connectée à la broche VCC ou à l'alimentation CC 3,3 V, il transmettra un signal sans fil correspondant.

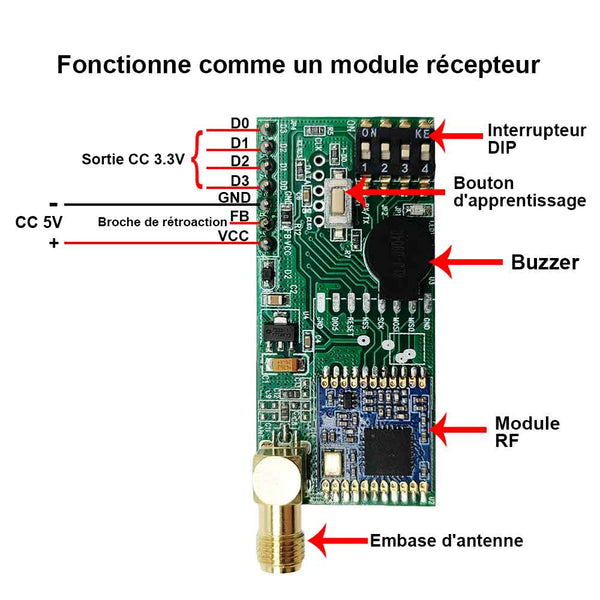

2) Réglez le module pour qu'il fonctionne comme un module récepteur :
Si vous souhaitez configurer le module pour qu'il fonctionne comme un module récepteur, vous devez activer la 4ème position de l'Interrupteur DIP.
Lorsque le module récepteur est déclenché par le signal sans fil du module émetteur, sa broche de données correspondante produira une tension CC 3,3 V.
Instruction des Broches:
| Broches | Fonctionne comme un module récepteur | Fonctionne comme un module émetteur |
| D0 | Broche de données avec sortie CC 3.3V | Broche de données avec entrée CC 3.3V |
| D1 | Broche de données avec sortie CC 3.3V | Broche de données avec entrée CC 3.3V |
| D2 | Broche de données avec sortie CC 3.3V | Broche de données avec entrée CC 3.3V |
| D3 | Broche de données avec sortie CC 3.3V | Broche de données avec entrée CC 3.3V |
| GND | Le pôle négatif de l'alimentation CC 3.3V | |
| FB | Broche de rétroaction avec sortie CC 3.3V | |
| VCC | Le pôle positif de l'alimentation CC 3.3V | |
Réglage des différents modes de fonctionnement:
Lorsque le module fonctionne comme un module récepteur, nous pouvons le configurer pour qu'il fonctionne dans trois modes de fonctionnement différents.
1) Réglage du mode autoblocage : activer la 1ère position de l'Interrupteur DIP.
Le fonctionnement en mode autoblocage :
Appuyez sur le bouton 1 du module émetteur, la broche de données D0 du module récepteur sorties une tension CC 3,3 V.
Appuyez à nouveau sur le bouton 1, la broche de données D0 s'arrête pour sorties la tension.
Appuyez sur le bouton 2 du module émetteur, la broche de données D1 du module récepteur sorties une tension CC 3,3 V.
Appuyez à nouveau sur le bouton 2, la broche de données D1 s'arrête pour sorties la tension.
Appuyez sur le bouton 3 du module émetteur, la broche de données D2 du module récepteur sorties une tension CC 3,3 V.
Appuyez à nouveau sur le bouton 3, la broche de données D2 s'arrête pour sorties la tension.
Appuyez sur le bouton 4 du module émetteur, la broche de données D3 du module récepteur sorties une tension CC 3,3 V.
Appuyez à nouveau sur le bouton 4, la broche de données D3 s'arrête pour sorties la tension.
2) Réglage du mode momentané : désactiver la 1ère position et la 2ème position de l'Interrupteur DIP.
Le fonctionnement en mode momentané :
Appuyez et maintenez enfoncé le bouton 1 du module émetteur, la broche de données D0 du module récepteur sorties une tension CC 3,3 V.
Relâchez le bouton 1, la broche de données D0 s'arrête pour sorties la tension.
Appuyez et maintenez enfoncé le bouton 2 du module émetteur, la broche de données D1 du module récepteur sorties une tension CC 3,3 V.
Relâchez le bouton 2, la broche de données D1 s'arrête pour sorties la tension.
Appuyez et maintenez enfoncé le bouton 3 du module émetteur, la broche de données D2 du module récepteur sorties une tension CC 3,3 V.
Relâchez le bouton 3, la broche de données D2 s'arrête pour sorties la tension.
Appuyez et maintenez enfoncé le bouton 4 du module émetteur, la broche de données D3 du module récepteur sorties une tension CC 3,3 V.
Relâchez le bouton 4, la broche de données D3 s'arrête pour sorties la tension.
3) Réglage du mode d'interblocage : activez la 2ème position de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage :
Appuyez sur le bouton 1 du module émetteur, la broche de données D0 du module récepteur sorties une tension CC 3,3 V et les trois autres broches de données ne sorties pas la tension.
Appuyez sur le bouton 2 du module émetteur, la broche de données D1 du module récepteur sorties une tension CC 3,3 V et les trois autres broches de données ne sorties pas la tension.
Appuyez sur le bouton 3 du module émetteur, la broche de données D2 du module récepteur sorties une tension CC 3,3 V et les trois autres broches de données ne sorties pas la tension.
Appuyez sur le bouton 4 du module émetteur, la broche de données D3 du module récepteur sorties une tension CC 3,3 V et les trois autres broches de données ne sorties pas la tension.
Comment régler la fonction de rétroaction:
Vous pouvez activer la 3ème position de l'Interrupteur DIP du module émetteur et du module récepteur pour activer la fonction de rétroaction ou désactiver la 3ème position de l'Interrupteur DIP de n'importe quel module pour désactiver la fonction de rétroaction.
Comment appairer le module émetteur au module récepteur:
1) Appuyez sur le bouton d'apprentissage du module récepteur pendant 1~2 secondes, la LED de signal sur le module récepteur est allumée, le récepteur entre dans l'état d'apprentissage.
2) Connectez n'importe quelle broche de date du module émetteur à la broche VCC ou à l'alimentation CC 3.3V dans les 5 secondes, si le signal LED du module récepteur clignote 3 fois, cela signifie que l'apprentissage est réussi.
3) Un module récepteur peut apprendre les signaux de plusieurs modules émetteurs.
Comment supprimer tous les codes stockés dans le module récepteur:
Si vous ne voulez pas que le module de réception fonctionne avec le module émetteur, vous pouvez supprimer tous les codes stockés dans le module récepteur.
Opération : Appuyez sur le bouton d'apprentissage du module récepteur et maintenez-le enfoncé jusqu'à ce que le signal LED s'allume, puis clignote 4 fois, puis relâchez le bouton. Cela signifie que tous les codes stockés ont été supprimés avec succès.
