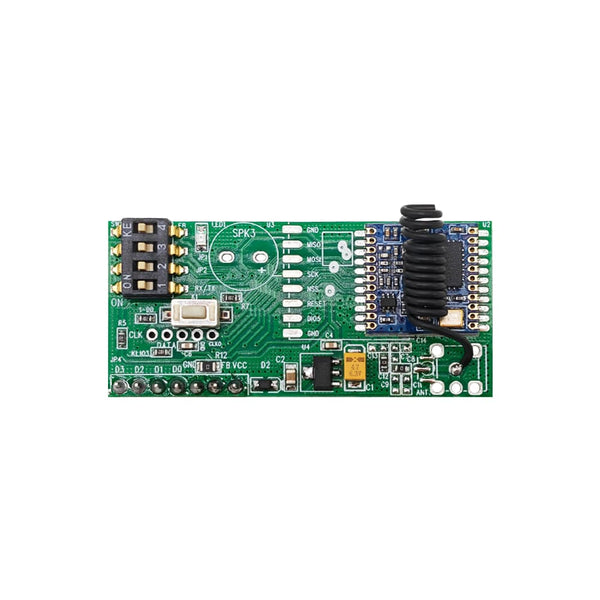

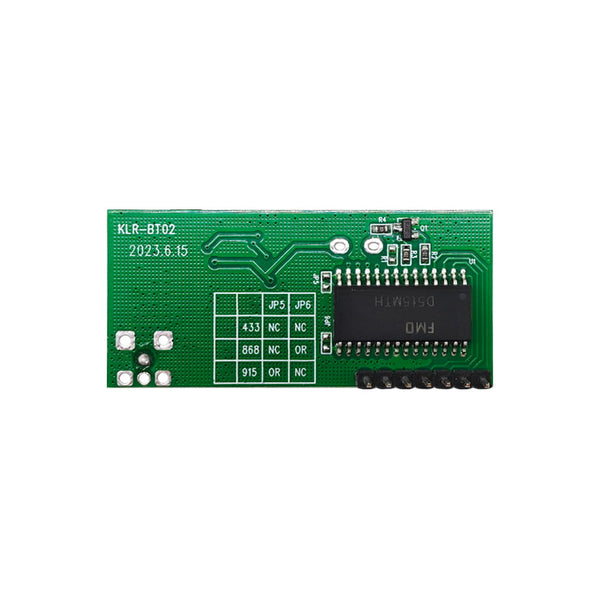

Application du module récepteur bidirectionnel longue portée 5 kilomètres dans le interrupteur sans fil
Contenu:
1 x Module récepteur (Modèle 0020241)
1 x Manuel d'utilisateur
Application:
Il peut être utilisé pour des opérations de télécommande à très grande portée dans diverses automatisations industrielles, automatisation agricole et domotique, telles que la maison, l'usine, la ferme, le pâturage, le véhicule, le navire, les opérations offshore, le véhicule aérien, l'appel sur le terrain, etc. Il peut contrôler à distance différents équipements CA ou CC sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité.
Caractéristique :
Commande sans fil, facile à installer.
Il adopte la technologie de communication à spectre étalé, ce qui améliore considérablement les performances anti-brouillage.
Sensibilité de réception ultra-élevée, plage de travail super longue, forte capacité anti-interférence.
Trois modes de travail.
Quatre canaux d'entrée/sortie.
Avec buzzer de rétroaction et broche de sortie de rétroaction.
Le module émetteur peut contrôler le module récepteur depuis n'importe quel endroit à une distance de travail fiable.
Le signal RF sans fil peut traverser les murs, les sols, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Un ou plusieurs modules émetteurs peuvent contrôler simultanément un ou plusieurs modules récepteurs.
Deux systèmes émetteur-récepteur ou plus peuvent être utilisés dans la même zone.
Convient pour la télécommande longue distance et la communication longue distance.
Fonction de rétroaction :
Le module a une fonction de rétroaction, de sorte que l'utilisateur peut connaître l'état de fonctionnement du module récepteur par le buzzer du module émetteur.
Lorsque le module récepteur est déclenché par le signal du module émetteur, il transmet immédiatement un signal de retour au module émetteur, puis le module émetteur émet un bourdonnement pour vous informer que le module récepteur a été déclenché avec succès.
Paramètres de Module Récepteur :
Modèle : 0020241
Tension de fonctionnement : 3 V ~ 12 V CC(5 V est recommandé).
Courant de fonctionnement : 16 mA
Courant statique : 5,5 uA
CCourant d'émission : 65 mA
Fréquence de travail : 433,92 MHZ
Mode de modulation : FSK + LORA
Sensibilité de réception : -148 dBm
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Distance de travail : 5000m
Température de fonctionnement : -20℃~+70℃
Dimension : 50 x 20 x 10 mm
Émetteurs correspondants :
Ce module récepteur fonctionne uniquement avec les émetteurs de 5000 mètres, tels que les modèles CC-1 , CC-2 , CC-4 , ou CCW-1 , CCW-2 , CCW-4 (étanche).
Super longue distance de travail :
Avec un émetteur forment un système émetteur-récepteur, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le module récepteur peut être utilisé pour contrôler des circuits ou des équipements 3 ~ 12V CC.

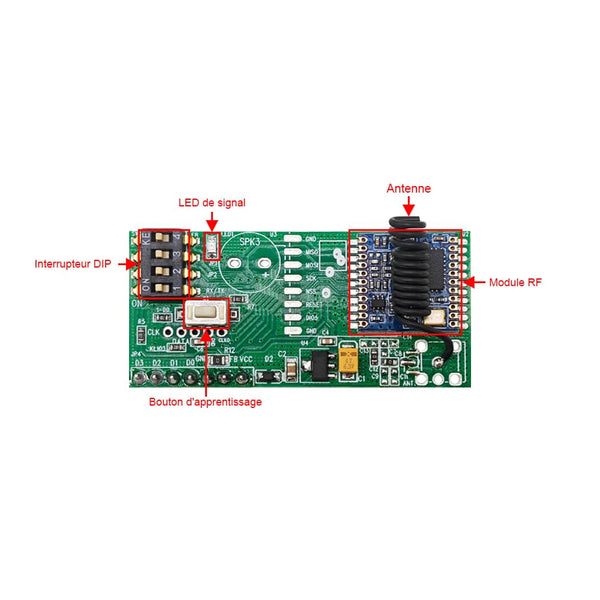

Réglage de différents modes de travail :
Le module récepteur sera réglé en mode automatique avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autoblocage avec l'émetteur CC-4 :
Presser le bouton A sur l’émetteur : la broche "D3" sortent l'alimentation en CC.
Presser le bouton encore une fois : la broche "D3" arrêtent de sortir.
Presser le bouton B sur l’émetteur : la broche "D2" sortent l'alimentation en CC.
Presser le bouton encore une fois : la broche "D2" arrêtent de sortir.
Presser le bouton C sur l’émetteur : la broche "D1" sortent l'alimentation en CC.
Presser le bouton encore une fois : la broche "D1" arrêtent de sortir.
Presser le bouton D sur l’émetteur : la broche "D0" sortent l'alimentation en CC.
Presser le bouton encore une fois : la broche "D0" arrêtent de sortir.
2) Réglage du mode momentané : Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-4 :
Presser et maintenez le bouton A sur l’émetteur : la broche "D3" sortent l'alimentation en CC.
Relâchez le bouton : la broche "D3" arrêtent de sortir.
Presser et maintenez le bouton B sur l’émetteur : la broche "D2" sortent l'alimentation en CC.
Relâchez le bouton : la broche "D2" arrêtent de sortir.
Presser et maintenez le bouton C sur l’émetteur : la broche "D1" sortent l'alimentation en CC.
Relâchez le bouton : la broche "D1" arrêtent de sortir.
Presser et maintenez le bouton D sur l’émetteur : la broche "D0" sortent l'alimentation en CC.
Relâchez le bouton : la broche "D0" arrêtent de sortir.
3) Réglage du mode d’interblocage : Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-4 :
Presser le bouton A sur l’émetteur : la broche "D3" sortent l'alimentation en CC et les 3 autres broches arrêtent de sortir.
Presser le bouton B sur l’émetteur : la broche "D2" sortent l'alimentation en CC et les 3 autres broches arrêtent de sortir.
Presser le bouton C sur l’émetteur : la broche "D1" sortent l'alimentation en CC et les 3 autres broches arrêtent de sortir.
Presser le bouton D sur l’émetteur : la broche "D0" sortent l'alimentation en CC et les 3 autres broches arrêtent de sortir.
Instruction des Broches:
Contenu:
1 x Module récepteur (Modèle 0020241)
1 x Manuel d'utilisateur
Application:
Il peut être utilisé pour des opérations de télécommande à très grande portée dans diverses automatisations industrielles, automatisation agricole et domotique, telles que la maison, l'usine, la ferme, le pâturage, le véhicule, le navire, les opérations offshore, le véhicule aérien, l'appel sur le terrain, etc. Il peut contrôler à distance différents équipements CA ou CC sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité.
Caractéristique :
Commande sans fil, facile à installer.
Il adopte la technologie de communication à spectre étalé, ce qui améliore considérablement les performances anti-brouillage.
Sensibilité de réception ultra-élevée, plage de travail super longue, forte capacité anti-interférence.
Trois modes de travail.
Quatre canaux d'entrée/sortie.
Avec buzzer de rétroaction et broche de sortie de rétroaction.
Le module émetteur peut contrôler le module récepteur depuis n'importe quel endroit à une distance de travail fiable.
Le signal RF sans fil peut traverser les murs, les sols, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Un ou plusieurs modules émetteurs peuvent contrôler simultanément un ou plusieurs modules récepteurs.
Deux systèmes émetteur-récepteur ou plus peuvent être utilisés dans la même zone.
Convient pour la télécommande longue distance et la communication longue distance.
Fonction de rétroaction :
Le module a une fonction de rétroaction, de sorte que l'utilisateur peut connaître l'état de fonctionnement du module récepteur par le buzzer du module émetteur.
Lorsque le module récepteur est déclenché par le signal du module émetteur, il transmet immédiatement un signal de retour au module émetteur, puis le module émetteur émet un bourdonnement pour vous informer que le module récepteur a été déclenché avec succès.
Paramètres de Module Récepteur :
Modèle : 0020241
Tension de fonctionnement : 3 V ~ 12 V CC(5 V est recommandé).
Courant de fonctionnement : 16 mA
Courant statique : 5,5 uA
CCourant d'émission : 65 mA
Fréquence de travail : 433,92 MHZ
Mode de modulation : FSK + LORA
Sensibilité de réception : -148 dBm
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Distance de travail : 5000m
Température de fonctionnement : -20℃~+70℃
Dimension : 50 x 20 x 10 mm
Émetteurs correspondants :
Ce module récepteur fonctionne uniquement avec les émetteurs de 5000 mètres, tels que les modèles CC-1 , CC-2 , CC-4 , ou CCW-1 , CCW-2 , CCW-4 (étanche).
Super longue distance de travail :
Avec un émetteur forment un système émetteur-récepteur, la distance de travail maximale peut atteindre 5000 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Utilisation:
Le module récepteur peut être utilisé pour contrôler des circuits ou des équipements 3 ~ 12V CC.
Réglage de différents modes de travail :
Le module récepteur sera réglé en mode automatique avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode autoblocage avec l'émetteur CC-4 :
Presser le bouton A sur l’émetteur : la broche "D3" sortent l'alimentation en CC.
Presser le bouton encore une fois : la broche "D3" arrêtent de sortir.
Presser le bouton B sur l’émetteur : la broche "D2" sortent l'alimentation en CC.
Presser le bouton encore une fois : la broche "D2" arrêtent de sortir.
Presser le bouton C sur l’émetteur : la broche "D1" sortent l'alimentation en CC.
Presser le bouton encore une fois : la broche "D1" arrêtent de sortir.
Presser le bouton D sur l’émetteur : la broche "D0" sortent l'alimentation en CC.
Presser le bouton encore une fois : la broche "D0" arrêtent de sortir.
2) Réglage du mode momentané : Fermez le deuxième bit et le troisième bit de l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-4 :
Presser et maintenez le bouton A sur l’émetteur : la broche "D3" sortent l'alimentation en CC.
Relâchez le bouton : la broche "D3" arrêtent de sortir.
Presser et maintenez le bouton B sur l’émetteur : la broche "D2" sortent l'alimentation en CC.
Relâchez le bouton : la broche "D2" arrêtent de sortir.
Presser et maintenez le bouton C sur l’émetteur : la broche "D1" sortent l'alimentation en CC.
Relâchez le bouton : la broche "D1" arrêtent de sortir.
Presser et maintenez le bouton D sur l’émetteur : la broche "D0" sortent l'alimentation en CC.
Relâchez le bouton : la broche "D0" arrêtent de sortir.
3) Réglage du mode d’interblocage : Ouvrez le second bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-4 :
Presser le bouton A sur l’émetteur : la broche "D3" sortent l'alimentation en CC et les 3 autres broches arrêtent de sortir.
Presser le bouton B sur l’émetteur : la broche "D2" sortent l'alimentation en CC et les 3 autres broches arrêtent de sortir.
Presser le bouton C sur l’émetteur : la broche "D1" sortent l'alimentation en CC et les 3 autres broches arrêtent de sortir.
Presser le bouton D sur l’émetteur : la broche "D0" sortent l'alimentation en CC et les 3 autres broches arrêtent de sortir.
Instruction des Broches:
| Broches | Fonction |
| D0 | Sortie de données (sortie d'alimentation CC) |
| D1 | Sortie de données (sortie d'alimentation CC) |
| D2 | Sortie de données (sortie d'alimentation CC) |
| D3 | Sortie de données (sortie d'alimentation CC) |
| GND | Le pôle négatif de l'alimentation |
| Null | Null |
| VCC | Le pôle positif de l'alimentation |
