Description:
Commande sans fil, facile à installer.
Sortie directe d'alimentation; contrôler lampes, moteurs, ventilateurs, portes, serrures, fenêtres, rideaux, voitures ou autres appareils.
Vous pouvez contrôler le récepteur avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil peut pénétrer le mur, le plancher et la porte.
Avec des caractéristiques de la protection contre l'alimentation inverse et la protection contre les surintensités.
Les indications auditive / visuelle

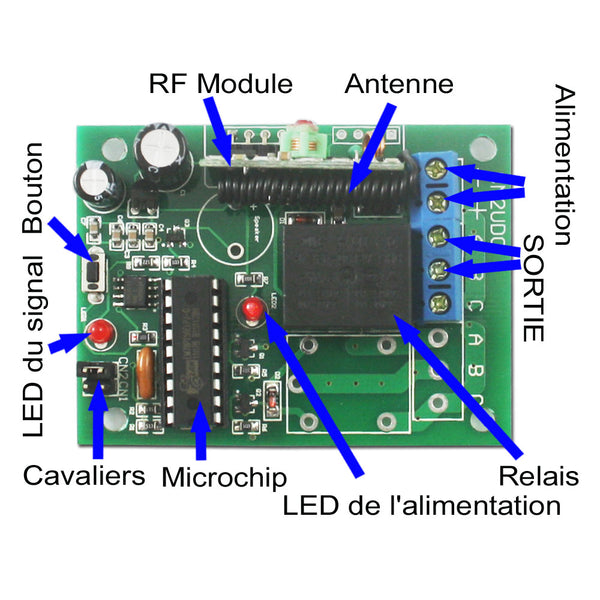

Utiliser le microcontrôleur de modèle EM78P156, un microprocesseur 8 bits conçu et développé avec la technologie CMOS à faible puissance et de haute vitesse.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.
Fréquence d'émission: 433MHz
Récepteur:
Modèle: S1XB-DC06 / S1XB-DC09 / S1XB-DC12 / S1XB-DC24
Canal: 1 canal
Mode de contrôle: Autoblocage, Momentané, Interblocage
Type de codage: code fixé ou code d’apprentissage
Programme de codage: par apprenant
Tension d’alimentation: CC6V (S1XB-DC06), CC12V±1V (S1XB-DC12), CC9V±1V (S1XB-DC09), CC24V±1V (S1XB-DC24)
Sortie: CC6V (S1XB-DC06), CC12V (S1XB-DC12), CC9V (S1XB-DC09), CC24V (S1XB-DC24)
Dimensions de PCB: 67mm x 50mm x 18mm
Dimensions de la boîte: 75mm x 54mm x 27mm
Courant statique: ≤6mA
Courant maximal de travail: 10A
Utilisation:
Établir des différents modes de contrôle (Nous avons établi le mode de contrôle Autoblocage pour le récepteur avant d'envoyer le colis. Si vous voulez utiliser autres modes de contrôle, faites comme les opérations suivantes):

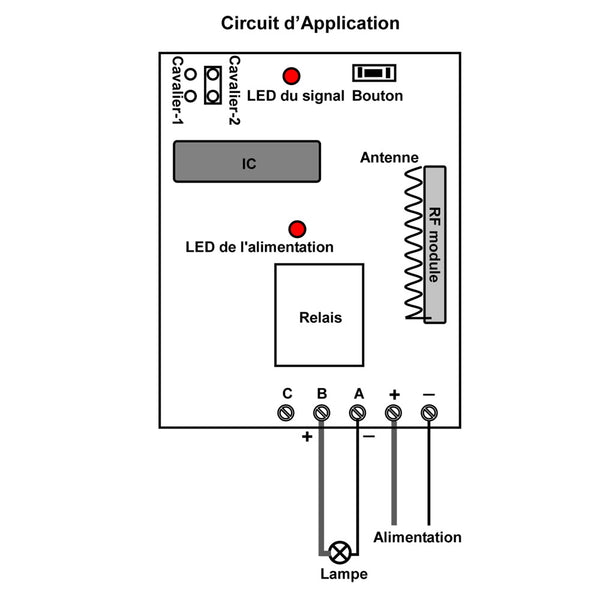

Établir Mode Autoblocage: Connecter Cavalier-2.
Presser le bouton 1: ouvrir le relais du récepteur 1, les bornes A&B du récepteur 1 sorte l’alimentation CC.
Presser le bouton 1 encore une fois: fermer le relais du récepteur 1, les bornes A&B du récepteur 1 sans sorte.
Presser le bouton 6: ouvrir le relais du récepteur 6, les bornes A&B du récepteur 6 sorte l’alimentation CC.
Presser le bouton 6 encore une fois: fermer le relais du récepteur 6, les bornes A&B du récepteur 6 sans sorte.
Établir Mode Momentané: Connecter Cavalier-1.
Presser le bouton 1 et le maintenir: ouvrir le relais du récepteur 1, les bornes A&B du récepteur 1 sorte l’alimentation CC.
Relâcher le bouton 1: fermer le relais du récepteur 1, les bornes A&B du récepteur 1 sans sorte.
Presser le bouton 6 et le maintenir: ouvrir le relais du récepteur 6, les bornes A&B du récepteur 6 sorte l’alimentation CC.
Relâcher le bouton 6: fermer le relais du récepteur 6, les bornes A&B du récepteur 6 sans sorte.
Établir Mode Interblocage: Déconnecter Cavalier.
Presser le bouton 1: ouvrir le relais du récepteur 1, les bornes A&B du récepteur 1 sorte l’alimentation CA.
Presser les autres boutons: fermer le relais du récepteur 1, les bornes A&B du récepteur 1 sans sorte.
Presser le bouton 6: ouvrir le relais du récepteur 6, les bornes A&B du récepteur 6sorte l’alimentation CA.
Presser les autres boutons: fermer le relais du récepteur 6, les bornes A&B du récepteur 6 sans sorte.
Contenu:
1 x Récepteurs: S1XB-DC06 / S1XB-DC09 / S1XB-DC12 / S1XB-DC24 (1 Canal / 3 Modes de Contrôle)
1 x Manuel d’utilisateur
