Contenu :
1 × Récepteur : S4X-DC-ANT3
1 x Manuel d'utilisation
Application :
Ce récepteur est un appareil électrique avec avec les sorties d'alimentation en CC de 4 canaux, lui et l'émetteur forment un système de télécommande sans fil. Ce système peut être utilisé dans tous les types d'automatisation industrielle, agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance différents CC équipements sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les stores, les actionneurs linéaires, les électrovannes électriques et les systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.
Super longue distance de travail.

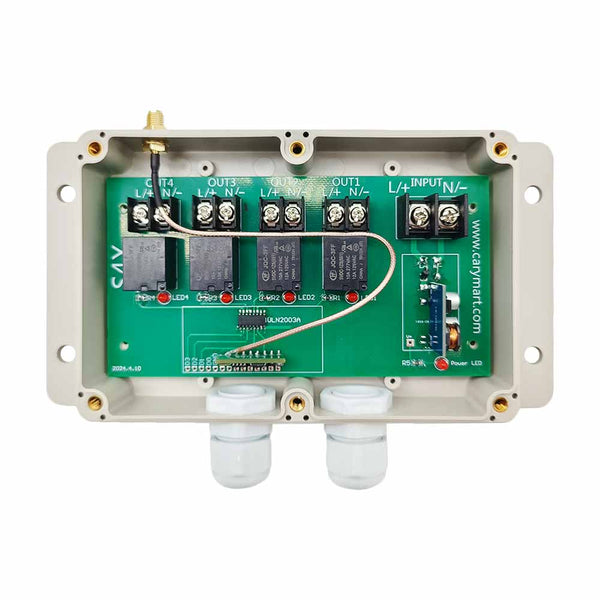

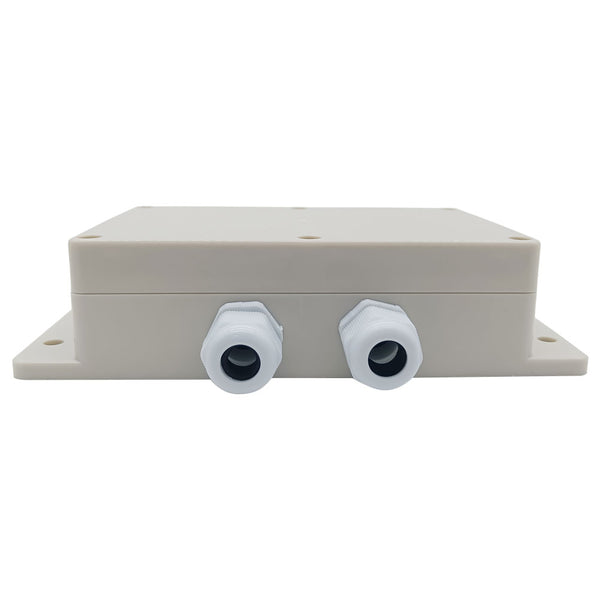

Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 8 ~ 80V.
Sortie de l'alimentation en CC: Il peut contrôler les équipements CC avec une tension dans la plage de 8~80 V CC.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S4X-DC-ANT3
Tension de fonctionnement : 8~80 VCC
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 4 Canaux
Type de sortie : 8~80 VCC identique à la tension d'entrée
Courant de charge maximum du relais : 10A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
8 Modes de contrôle différents : autoblocage, momentané, interblocage et 5 modes mixtes
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 140 x 73 x 18 mm
Dimension de Case: 192 x 100 x 45 mm
Émetteurs correspondants :
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CWB-4 (50M, étanche), C-4 (100M), CV-4 / CP-4 (500M), ou CB-4 (1000M) etc.
Gamme de Travail :
Avec un émetteur (par exemple C-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs libre.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-4.
Utilisation :
Le récepteur peut être utilisé pour contrôler les équipements CC avec une tension dans la plage de 8~80 V CC.

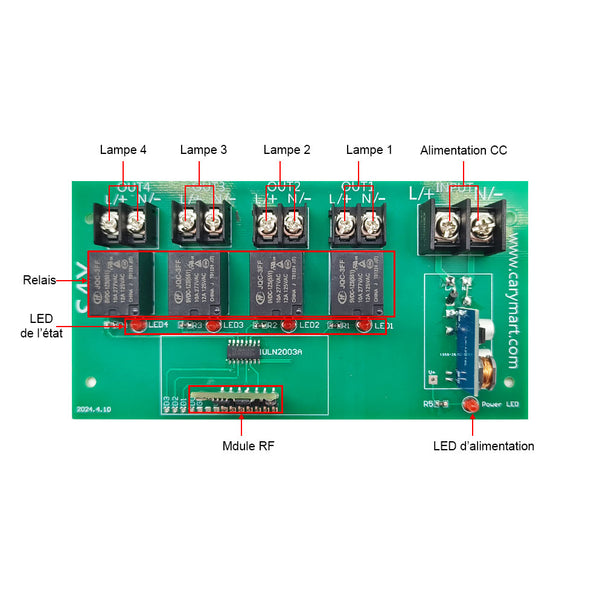

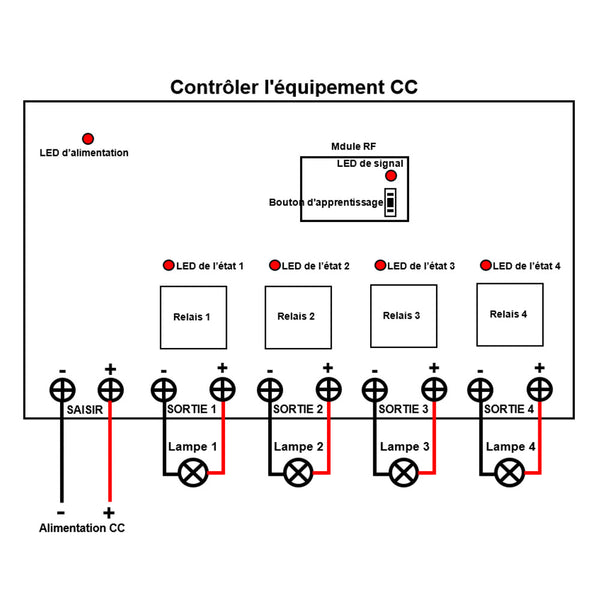

Câblage :
Si vous voulez contrôler une lampe 12V CC, faire comme suivant :
1) Connecter le pôle positif de l'alimentation en CC à la borne <L/+>, et connecter le pôle négatif de l'alimentation en CC à la borne <N/->.
2) Connecter la borne <L/+> de SORTIE au pôle positif de la lampe CC, et connecter la borne <N/-> de SORTIE au pôle négatif de la lampe CC.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-4 :
Presser et maintenez le bouton 1 sur l’émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Relâchez le bouton 1 : Les borne <SORTIE1> du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
……
Presser et maintenez le bouton 4 sur l’émetteur : Les borne <SORTIE4> du récepteur sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
Relâchez le bouton 4 : Les borne <SORTIE4> du récepteur arrêtent de sortir, et la lampe 4 connectée est éteint.
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur C-4 :
Presser le bouton 1 de l'émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Presser le bouton 1 encore une fois : Les borne <SORTIE1> du récepteur arrêtent de sortir, et la lampe 1 connectée est éteint.
……
Presser le bouton 4 de l'émetteur : Les borne <SORTIE4> du récepteur sortent l'alimentation en CC, et la lampe 4 connectée est allumée.
Presser le bouton 4 encore une fois : Les borne <SORTIE4> du récepteur arrêtent de sortir, et la lampe 4 connectée est éteint.
3) Réglage du mode d’interblocage : Presser 4 fois sur le bouton d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-4 :
Presser le bouton 1 sur l’émetteur : Les borne <SORTIE1> du récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée. Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
……
Presser le bouton 4 sur l’émetteur : Les borne <SORTIE4> du récepteur sortent l'alimentation en CC, et la lampe 4 connectée est allumée. Les 3 autres bornes de sortie arrêtent de sortir, et les 3 autres lampes connectées sont éteintes.
4) Réglage du mode momentané (canal 1) + autoblocage (canaux 2 ~ 4) : Presser 5 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 5 fois puis s'éteint.
5) Réglage du mode momentané (canaux 1 ~ 3) + autoblocage (canal 4) : Presser 6 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 6 fois puis s'éteint.
6) Réglage du mode momentané (canaux 1 ~ 2) + autoblocage (canaux 3 ~ 4) : Presser 7 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 7 fois puis s'éteint.
7) Réglage du mode momentané (canaux 1 ~ 2) + interblocage (canaux 3 ~ 4) : Presser 8 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 8 fois puis s'éteint.
8) Réglage du mode autoblocage (canaux 1 ~ 2) + interblocage (canaux 3 ~ 4) : Presser 9 fois sur le bouton d'apprentissage du module récepteur, le signal LED clignote en continu 9 fois puis s'éteint.
Comment correspondre l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser le bouton 1 sur l'émetteur, si le LED de signal clignote pour une fois, cela signifie que le couplage avec le bouton 1 est réussi. Presser ensuite le bouton 2 sur l'émetteur, si le LED de signal clignote pour une fois, cela signifie que le couplage avec le bouton 2 est réussi. Presser ensuite le bouton 3 sur l'émetteur, si le LED de signal clignote pour une fois, cela signifie que le couplage avec le bouton 3 est réussi. Presser ensuite le bouton 4 sur l'émetteur, si le LED de signal clignote pour une fois, cela signifie que le couplage avec le bouton 4 est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
