Contenu:
1 x Récepteur: S1T-DC-ANT3
1 x Manuel d’utilisateur
Caractéristiques:
Application: Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, véhicule aérien, appel en direct, etc. Il peut contrôler à distance des équipements sur la terre, l'eau et l'air, par exemple, commande à distance des lampes, sirènes, serrures, moteurs, ventilateurs, treuils, stores, actionneurs linéaires, portes, fenêtres, électrovannes électriques, alarme de sécurité, des signes d'affaires et équipements variés.
Commande sans fil, facile à installer.
Alimentation: Quatre versions de tension de travail, CC 6V, 9V, 12V, 24V.
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V, 90W/9V, 240W/24V, 1100W/110V, 2200W/220V.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Récepteur:
Modèle: S1T-DC06 / S1T-DC09 / S1T-DC12 / S1T-DC24
Alimentation (Tension de Fonctionnement): CC6V (S1T-DC06), CC12V±1V (S1T-DC12), CC9V±1V (S1T-DC09), CC24V±2V (S1T-DC24)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé).
Gamme de travail du relais: CA110~240V ou CC 0~28V.
Gamme de fils pour les bornes: 22-14 AWG
Fréquence de travail: 433.92MHz
Canal: 1 canal
Modes de Contrôle: Autoblocage (Presser le bouton -> Ouvert; Presser le bouton encore une fois -> Fermé)
Courant statique: ≤ 6mA
Courant maximal de travail du relais: 10A / chaque canal

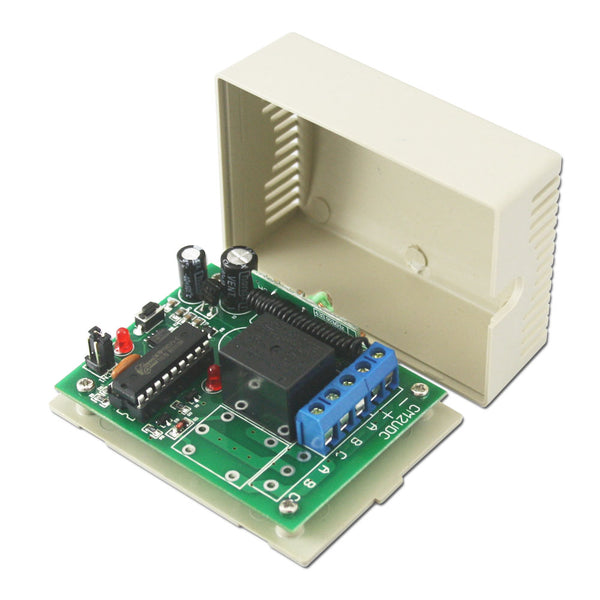

Dimension de PCB: 67mm x 50mm x 18mm

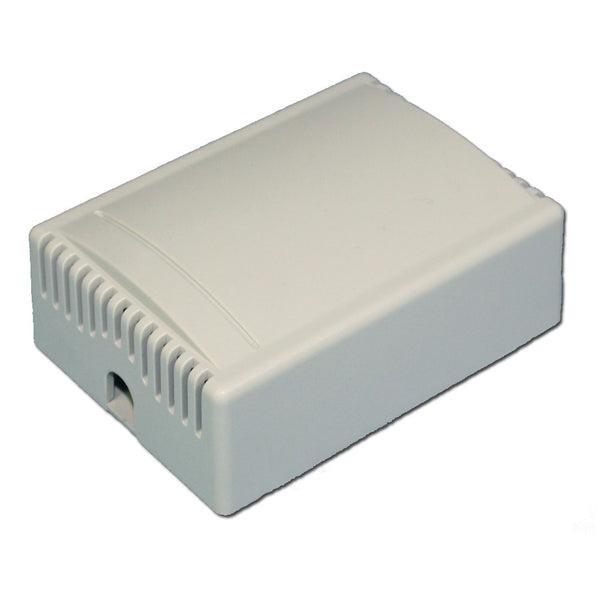

Dimension de Case: 75mm x 54mm x 27mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle C-1 (100M), CWB-1 (50M, étanche), ou CB-1 (1000M) etc.
Gamme de Travail:
Avec un émetteur (par exemple C-1) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez également utiliser un émetteur puissant, par exemple l'émetteur CB-1.
Utilisation (avec l'émetteur C-1):
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.

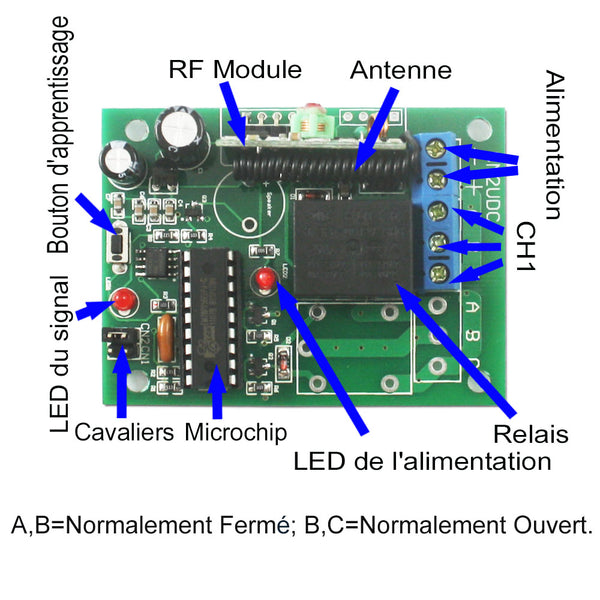

Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalement Fermé.

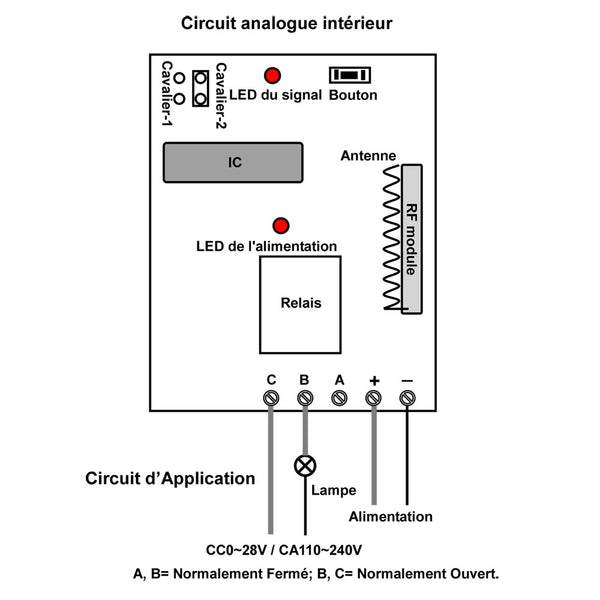

Câblage:
Si vous voulez contrôler un lampe CC 12V, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne "+" de l'entrée, et connecter le pôle négatif de l'alimentation en CC à la borne "N" de l'entrée.
2) Connecter la borne C au pôle positif de l'alimentation en CC, connecter la borne B au pôle positif de la lampe CC, connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le pôle positif de l'alimentation en CC à la borne "+" de l'entrée, et connecter le pôle négatif de l'alimentation en CC à la borne "-" de l'entrée.
2) Connecter la borne C au fil de phase de l'alimentation en CA, Connecter la borne B à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Opération:
Presser le bouton de l'émetteur: le relais est activé (connecter les bornes B et C, et déconnecter les bornes A et B), et la lampe est allumée.
Presser le bouton encore une fois: le relais est désactivé (déconnecter les bornes B et C, et connecter les bornes A et B), et la lampe est éteinte.
