Description :
Commande sans fil, facile à installer.
Contrôler lampes, moteurs, ventilateurs, portes, serrures, fenêtres, rideaux, voitures ou autres appareils avec le voltage de CA110~240V ou CC0~28V.
Vous pouvez contrôler le récepteur avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil peut pénétrer le mur, le plancher et la porte.
Un microprocesseur 8 bits conçu et développé avec la technologie CMOS à faible puissance et de haute vitesse.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.
Fréquence d'émission: 433MHz

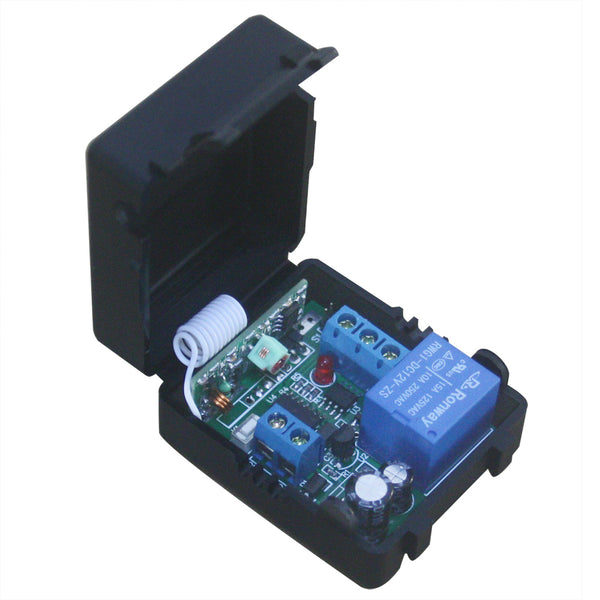

Récepteur :
Modèle: S1RU-DC06 / S1RU-DC09 / S1RU-DC12 / S1RU-DC24
Canal: 1 Canal
Mode de contrôle: Autoblocage, Momentané, Interblocage
Type de codage: Code fixé ou Code d’apprentissage
Programme de codage: Par apprenant
Tension d’alimentation: DC6V (S1RU-DC06), DC9V±1V (S1RU-DC09), DC12V±1V (S1RU-DC12), DC24V±1V (S1RU-DC24)
Dimensions de PCB: 44mm x 37mm x 19mm

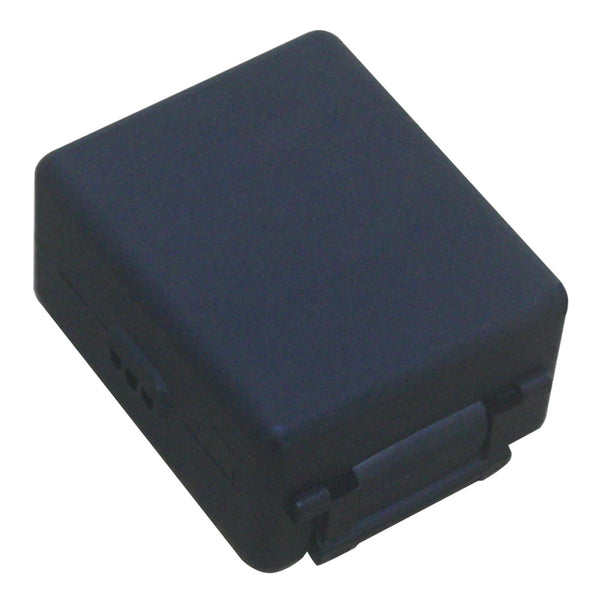

Dimensions de la boîte: 55mm x 45mm x 28mm
Courant maximal de travail: 10A
Émetteur:
Modèle: CV-6
Canal: 6 Canaux
Portée maxi en champ libre: 500m/1500ft (théoriquement)
Codage: code fixé par des combinaisons de plots de soudure
Dimensions: 110mm x 50mm x 18mm
Alimentation: 1 x 23A-12V pile (Incluse, temps de fonctionnement utile pour 12 mois)
Utilisation:
État initial: B,G = Normalement Fermé; G,K = Normalement Ouvert.
Établir différents modes de contrôle (Nous avons installé le récepteur le mode de contrôle Autoblocage devant livraison. Si vous voulez utiliser les autres modes de contrôle, faire comme l’opération suivant):
Établir le mode de contrôle Autoblocage: Connecter S2.
Mode de contrôle Autoblocage: Presser -> Ouvrir; Presser encore une fois -> Fermer.
Presser le bouton 1: Ouvrir le relais de récepteur 1 (Connecter G et K, déconnecter B et G). Presser le bouton 1 encore une fois: Fermer le relais de récepteur 1 (Déconnecter G et K, connecter B et G).
Presser le bouton 2: Ouvrir le relais de récepteur 2 (Connecter G et K, déconnecter B et G). Presser le bouton 2 encore une fois: Fermer le relais de récepteur 2 (Déconnecter G et K, connecter B et G).
Presser le bouton 5: Ouvrir le relais de récepteur 5 (Connecter G et K, déconnecter B et G). Presser le bouton 5 encore une fois: Fermer le relais de récepteur 5 (Déconnecter G et K, connecter B et G).
Presser le bouton 6: Ouvrir le relais de récepteur 6 (Connecter G et K, déconnecter B et G). Presser le bouton 6 encore une fois: Fermer le relais de récepteur 6 (Déconnecter G et K, connecter B et G).
Établir le mode de contrôle Momentané: Connecter S1.
Mode de contrôle momentané: Presser et le maintenir -> Ouvrir; Relâcher -> Fermer.
Presser le bouton 1 et le maintenir: Ouvrir le relais de récepteur 1 (connecter G et K, déconnecter B et G). Relâcher le bouton 1: Fermer le relais de récepteur 1 (déconnecter G et K, connecter B et G)
Presser le bouton 2 et le maintenir: Ouvrir le relais de récepteur 2 (connecter G et K, déconnecter B et G). Relâcher le bouton 2: Fermer le relais de récepteur 2 (déconnecter G et K, connecter B et G)
Presser le bouton 5 et le maintenir: Ouvrir le relais de récepteur 5 (connecter G et K, déconnecter B et G). Relâcher le bouton 5: Fermer le relais de récepteur 5 (déconnecter G et K, connecter B et G)
Presser le bouton 6 et le maintenir: Ouvrir le relais de récepteur 6 (connecter G et K, déconnecter B et G). Relâcher le bouton 6: Fermer le relais de récepteur 6 (déconnecter G et K, connecter B et G)
Établir le mode de contrôle Interblocage: Déconnecter S1 et S2.
Mode de contrôle Interblocage: Presser -> Ouvrir, autres relais est fermé; Presser l’autre bouton -> Fermer.
Presser le bouton 1: Ouvrir le relais de récepteur 1 (connecter G et K, déconnecter B et G). Fermer le relais de récepteur 2,3,4,5,6 (déconnecter G et K, connecter B et G)
Presser le bouton 2: Ouvrir le relais de récepteur 2 (connecter G et K, déconnecter B et G). Fermer le relais de récepteur 1,3,4,5,6 (déconnecter G et K, connecter B et G)
Presser le bouton 5: Ouvrir le relais de récepteur 5 (connecter G et K, déconnecter B et G). Fermer le relais de récepteur 1,2,3,4,6 (déconnecter G et K, connecter B et G)
Presser le bouton 6: Ouvrir le relais de récepteur 6 (connecter G et K, déconnecter B et G). Fermer le relais de récepteur 1,2,3,4,5 (déconnecter G et K, connecter B et G)

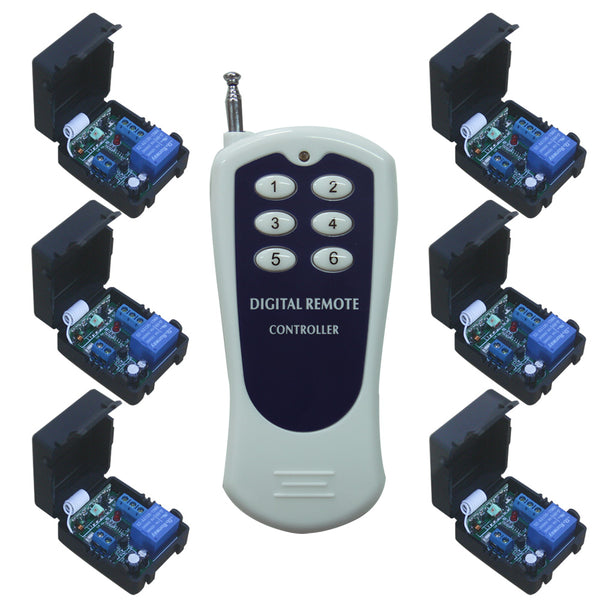

Emballage inclus:
6 x Récepteur: S1RU-DC06 / S1RU-DC09 / S1RU-DC12 / S1RU-DC24
1 x Émetteur: CV-6
1 x Manuel d’utilisateur
